阅读论文：Event-Based, 6-DOF Camera Tracking from Photometric Depth Maps
Guillermo Gallego, Jon E. A. Lund, Elias Mueggler, Henri Rebecq, Tobi Delbruck, Davide Scaramuzza
IEEE TPAMI, 2018

这篇论文最吸引我的地方，并不只是“事件相机可以高速跟踪”这一结论，而是它提供了一个非常完整的概率状态估计例子：从传感器物理生成机制出发构造残差，再将残差写成概率似然，利用贝叶斯公式更新状态后验，最后通过 KL 散度最小化把复杂后验重新近似成可处理的分布，并得到一个类似 EKF 的闭式更新。

这套思路并不局限于事件相机。它其实对应了机器人状态估计中一个非常 general 的范式：

\[\boxed{ \text{状态传播} \rightarrow \text{观测残差} \rightarrow \text{似然} \rightarrow \text{后验} \rightarrow \text{滤波或优化求解} }\]

这篇笔记先梳理论文方法，再把它抽象到更一般的 SLAM / 状态估计框架中。

---

1. 论文到底在解决什么问题？

论文并不是完整 SLAM，而是一个 map-based tracking / localization 问题。

已知一张提前建立好的 photometric depth map：

\[\mathcal M = \left\{ I_l^r,\, D_l^r,\, \xi_l^r \right\}_{l=1}^{N_r},\]

其中包含：

• 参考强度图 $I_l^r$；
• 对应的深度图 $D_l^r$；
• 参考相机位姿 $\xi_l^r$。

在线阶段只有事件流：

\[e_k=(x_k,y_k,t_k,p_k),\]

系统需要在每个事件到达时估计当前 6-DoF 位姿。

因此问题可以概括成：

\[\boxed{ \text{预建光度深度地图} + \text{异步事件流} \rightarrow \text{逐事件6-DoF位姿} }\]

论文的核心目标不是在线建图，而是利用事件相机：

• 微秒级时间分辨率；
• 高动态范围；
• 无传统曝光积分导致的 motion blur；

来实现低延迟、高速运动下的位姿跟踪。

---

2. 事件相机的物理生成模型

理解整篇论文首先要理解事件到底测量了什么。

事件相机不像传统相机输出绝对亮度，而是检测同一个像素随时间的对数亮度变化：

\[\Delta \ln I = \ln I(\mathbf u,t) - \ln I(\mathbf u,t-\Delta t),\]

其中：

• $\mathbf u=(x,y)^\top$ 是像素坐标；
• $t-\Delta t$ 是该像素上一次触发事件的时刻；
• $\Delta t$ 不是固定帧间隔，而是该像素自己的 inter-event time。

当对数亮度变化超过阈值时触发事件：

\[\Delta\ln I \gtrless C_{\mathrm{th}}.\]

如果考虑极性，可以近似理解为：

\[\Delta \ln I \approx pC_{\mathrm{th}}, \qquad p\in\{-1,+1\}.\]

这里的一个关键认识是：

事件输出的不是“当前像素多亮”，而是“当前像素相对于上次触发时变亮了还是变暗了”。

由于

\[\ln I(t)-\ln I(t-\Delta t) = \ln\frac{I(t)}{I(t-\Delta t)},\]

事件相机本质上响应的是相对亮度变化。

在小变化情况下：

\[\Delta\ln I \approx \frac{\Delta I}{I}.\]

这也是事件相机高动态范围的重要原因之一。

---

3. 从物理模型到残差：论文最关键的一步

理想事件应满足：

\[\Delta\ln I=C_{\mathrm{th}}.\]

作者没有直接使用绝对光度差，而是定义了一个无量纲的 implicit measurement function：

\[\boxed{ M = \frac{\Delta\ln I}{C_{\mathrm{th}}}-1 }\]

理想情况下：

\[M=0.\]

这里非常值得强调：

$M$ 首先是 residual / measurement function，而不是 loss function。

正确状态下，事件应该满足 $M\approx 0$。
于是问题转化为：

给定一个候选状态，这个状态预测出来的亮度变化是否符合事件触发机制？

这是一个很有启发性的建模方式。相比人为构造“事件离边缘有多远”，作者直接从传感器生成机制出发构造观测残差。

---

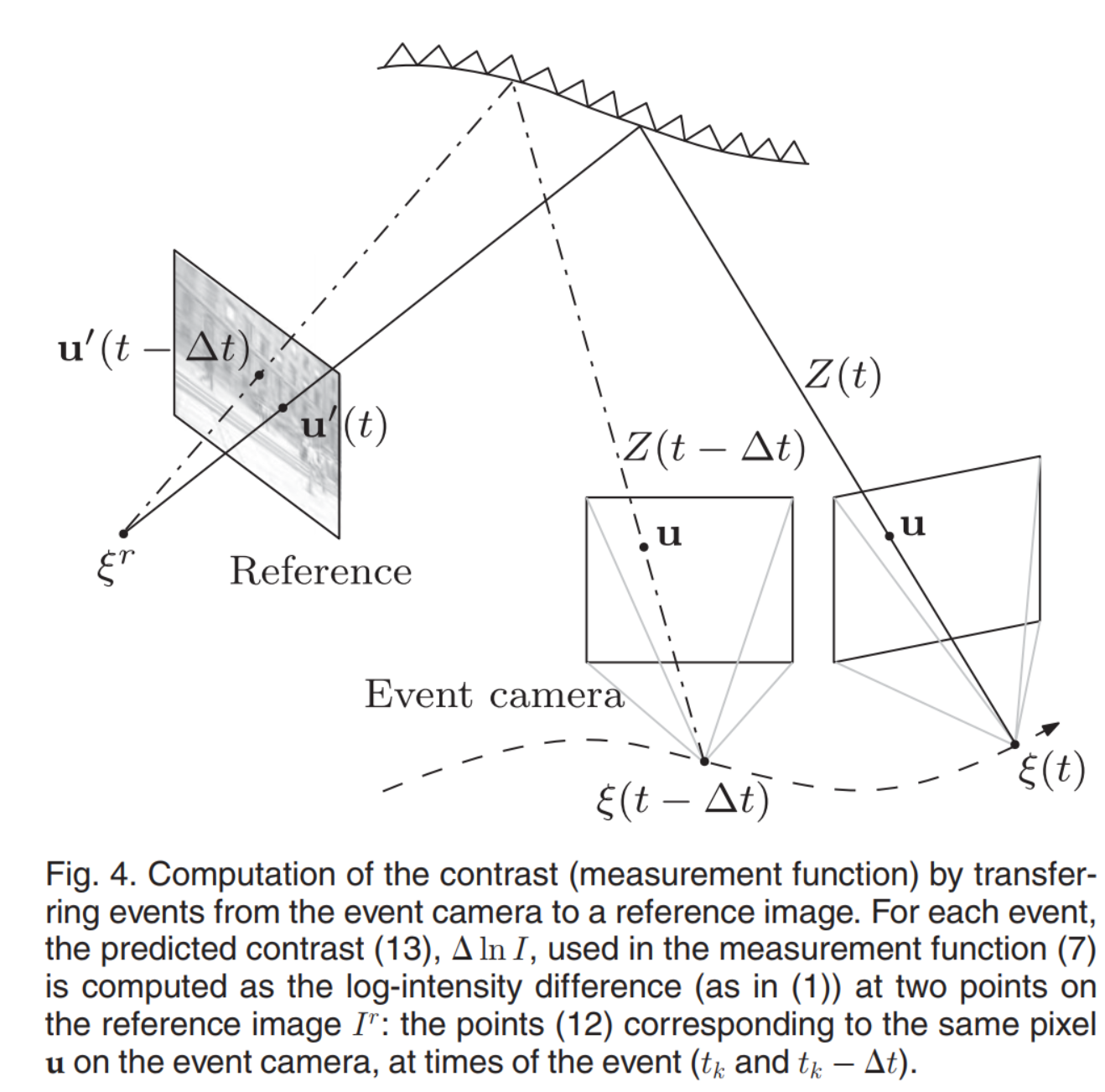

4. 如何从地图预测 $\Delta\ln I$？

问题来了：事件本身只有 $(x,y,t,p)$，没有绝对强度，那么 $\Delta\ln I$ 从哪里得到？

作者利用已经存在的 photometric depth map。

对于事件像素 $\mathbf u$，在时刻 $t$，首先根据深度反投影到 3D：

\[\mathbf P_C(t) = \pi^{-1}(\mathbf u;Z(t)).\]

然后通过事件相机到参考相机的变换：

\[\mathbf T_{RC}(t),\]

把三维点转换到参考相机坐标系：

\[\mathbf P_R(t) = \mathbf T_{RC}(t)\mathbf P_C(t).\]

最后投影到参考图像：

\[\boxed{ \mathbf u'(t) = \pi \left( \mathbf T_{RC}(t) \pi^{-1} \left( \mathbf u;Z(t) \right) \right). }\]

于是可以在参考强度图中查询：

\[I^r(\mathbf u'(t)).\]

对于当前事件时刻 $t_k$ 和同一像素的上一次事件时刻 $t_k-\Delta t$，分别得到：

\[\mathbf u'(t_k), \qquad \mathbf u'(t_k-\Delta t).\]

于是：

\[\boxed{ \Delta\ln I \approx \ln I^r(\mathbf u'(t_k)) - \ln I^r(\mathbf u'(t_k-\Delta t)). }\]

因此整条链路是：

\[\boxed{ \text{位姿} \rightarrow \text{地图投影} \rightarrow \text{两个光度查询} \rightarrow \Delta\ln I \rightarrow M }\]

---

5. 当前位姿明明未知，如何计算 $\mathbf T_{RC}$？

这是我阅读时最先产生的疑问之一。

真实状态当然未知，但滤波器在第 $k$ 个事件到达前已经有一个预测状态：

\[p(\mathbf s_k\mid o_{1:k-1}).\]

其预测均值记为：

\[\bar{\mathbf s}_k = E[ \mathbf s_k \mid o_{1:k-1} ].\]

因此实际计算 $\mathbf T_{RC}$ 时使用的是当前预测位姿：

\[\bar{\xi}_{c,k},\]

而不是未知真值。

如果：

• $\mathbf T_{WC}$ 表示事件相机在世界坐标系中的位姿；
• $\mathbf T_{WR}$ 表示参考相机的已知位姿；

那么一种常见约定下：

\[\mathbf T_{RC} = \mathbf T_{WR}^{-1} \mathbf T_{WC}.\]

于是实际流程是：

\[\boxed{ \text{上一轮状态估计} \rightarrow \text{当前预测位姿} \rightarrow \mathbf T_{RC} \rightarrow M_k \rightarrow \text{修正状态} }\]

这并不存在“必须先知道真值才能构造观测”的循环。
本质上与 ICP、PnP、直接法、EKF 完全相同：先用当前估计预测观测，再用观测残差修正当前估计。

---

6. 参考帧频率低，会不会限制事件更新频率？

不会直接限制。

这篇论文里的参考图像不是在线输入的低频帧流，而是提前建立好的静态地图。

在线运行时，不是：

\[\text{等新图像到来} \rightarrow \text{更新位姿},\]

而是：

\[\text{每来一个事件} \rightarrow \text{在静态参考地图中查询光度} \rightarrow \text{更新位姿}.\]

因此事件更新频率与参考帧采集频率没有直接关系。

但是，这里有一个重要限制：

如果参考地图本身存在严重 motion blur，那么事件测量模型仍然会受到影响。

因为算法依赖：

\[\nabla I^r, \qquad I^r(\mathbf u'),\]

模糊会削弱梯度，并使预测的光度变化偏离真实事件生成过程。

所以更准确的说法是：

\[\boxed{ \text{在线事件跟踪摆脱了帧率与在线运动模糊限制，} \quad \text{但仍依赖预建地图的光度质量。} }\]

---

7. 贝叶斯滤波：论文真正的骨架

论文把状态定义为：

\[\mathbf s = \left( \xi_c,\, \xi_i,\, \xi_j,\, C_{\mathrm{th}},\, \pi_m,\, \sigma_m^2 \right)^\top.\]

其中：

• $\xi_c$：当前位姿；
• $\xi_i,\xi_j$：用于插值历史时刻位姿的两个轨迹节点；
• $C_{\mathrm{th}}$：事件触发阈值；
• $\pi_m$：内点概率；
• $\sigma_m^2$：内点事件残差方差。

这里很有意思的一点是：

作者不仅估计运动状态，还把传感器模型参数一起放入状态。

系统要维护的不是单个最优位姿，而是后验：

\[p(\mathbf s_k\mid o_{1:k}).\]

贝叶斯滤波分成两个步骤。

7.1 Prediction

\[p(\mathbf s_k\mid o_{1:k-1}) = \int p(\mathbf s_k\mid\mathbf s_{k-1}) p(\mathbf s_{k-1}\mid o_{1:k-1}) \,d\mathbf s_{k-1}.\]

7.2 Correction

\[\boxed{ p(\mathbf s_k\mid o_{1:k}) \propto p(o_k\mid\mathbf s_k) p(\mathbf s_k\mid o_{1:k-1}). }\]

一句话就是：

\[\boxed{ \text{后验} \propto \text{当前观测似然} \times \text{预测先验}. }\]

---

8. 零均值随机扩散到底是什么？

论文没有采用常速度、常加速度或 IMU 驱动的运动模型，而是假设状态执行 slowly varying zero-mean random diffusion。

可以写成：

\[\mathbf s_k = \mathbf s_{k-1} + \mathbf w_k,\]

其中：

\[\mathbf w_k \sim \mathcal N(\mathbf 0,\mathbf Q_k).\]

因为：

\[E[\mathbf w_k]=0,\]

所以：

\[\boxed{ \mu_k^-=\mu_{k-1}^+ }\]

预测均值不变。

但是协方差增加：

\[\boxed{ \mathbf P_k^- = \mathbf P_{k-1}^+ + \mathbf Q_k. }\]

这就是“扩散”：

• 分布中心不主动移动；
• 不确定性范围逐渐扩大。

这并不表示相机被假设为静止，而是表示：

在没有新事件证据时，系统不知道状态应向哪个具体方向移动，只知道旧状态会逐渐变得不可信。

因此这篇论文中：

\[\boxed{ \text{运动模型主要负责扩大不确定性，} \quad \text{事件观测主要负责推动状态均值。} }\]

---

9. $t_k-\Delta t$ 时刻的历史位姿怎么得到？

一个事件的生成依赖两个时刻：

\[t_k \quad\text{和}\quad t_k-\Delta t.\]

因此仅有当前位姿 $\xi_c$ 不够。

作者在轨迹中找到两个节点：

\[\xi_i=\xi(t_i), \qquad \xi_j=\xi(t_j),\]

满足：

\[t_i \le t_k-\Delta t \le t_j.\]

定义：

\[\alpha = \frac{ (t_k-\Delta t)-t_i }{ t_j-t_i }.\]

位置采用线性插值：

\[\mathbf p(t_k-\Delta t) = (1-\alpha)\mathbf p_i + \alpha\mathbf p_j.\]

旋转则对 exponential coordinates 分别做线性插值：

\[\theta(t_k-\Delta t) = (1-\alpha)\theta_i + \alpha\theta_j.\]

论文也提到更严格的 Lie group 插值可以写成：

\[\mathbf T(t) = \mathbf T_i \operatorname{Exp} \left[ \alpha \operatorname{Log} \left( \mathbf T_i^{-1}\mathbf T_j \right) \right],\]

但计算代价更高。

由于 $\xi_i,\xi_j$ 也属于状态，它们并不是永久固定的。当前事件的残差对历史插值位姿也有导数，因此新事件能够对相关历史位姿做有限修正。

这有一点类似轻量 fixed-lag smoothing，但作者不会重新处理全部历史事件。

---

10. 从残差 $M$ 到似然

仅有：

\[M=0\]

还不是概率模型。

首先考虑理想传感器：

\[p(o_k\mid\mathbf s_k) = \delta(M),\]

即只有 $M=0$ 才有概率。

真实传感器有噪声，所以作者先将其放宽成高斯：

\[\boxed{ p(o_k\mid\mathbf s_k) = \mathcal N \left( M(o_k,\tilde{\mathbf s}_k); 0,\sigma_m^2 \right). }\]

这一步非常关键。

它回答的是：

如果状态是 $\mathbf s_k$，当前事件产生这样的残差 $M$ 有多大可能？

因此：

\[\boxed{ M \text{ 是残差，} \quad p(M) \text{ 才是概率模型。} }\]

---

11. 为什么还需要高斯-均匀混合模型？

事件流中存在大量离群事件，例如：

• 传感器背景噪声；
• 动态物体；
• 遮挡；
• 地图错误；
• 深度错误；
• 光照变化；
• 阈值波动。

如果所有事件都强制使用单高斯：

\[p(M)=\mathcal N(M;0,\sigma_m^2),\]

一个大残差会被解释成“当前位姿很错”，滤波器可能产生错误的大幅更新。

作者因此采用：

\[\boxed{ p(o_k\mid\mathbf s_k) = \pi_m \mathcal N(M_k;0,\sigma_m^2) + (1-\pi_m) \mathcal U(M_k). }\]

可以引入潜变量：

\[z_k= \begin{cases} 1,&\text{内点}\\ 0,&\text{离群点} \end{cases}\]

其中：

\[P(z_k=1)=\pi_m.\]

观察到当前残差后，当前事件是内点的后验概率为：

\[\boxed{ w_k = \frac{ \pi_m\mathcal N(M_k;0,\sigma_m^2) }{ \pi_m\mathcal N(M_k;0,\sigma_m^2) + (1-\pi_m)\mathcal U(M_k) }. }\]

因此要区分：

• $\pi_m$：总体模型中的内点先验比例；
• $w_k$：当前这个具体事件的 posterior inlier probability。

---

12. 线性化点到底取在哪里？

论文对测量函数进行一阶线性化：

\[M(o_k,\tilde{\mathbf s}_k) \approx M_k + \mathbf J_k \Delta\tilde{\mathbf s}_k.\]

其中线性化点是当前事件校正前的预测均值：

\[\boxed{ \bar{\mathbf s}_k = E[ \mathbf s_k\mid o_{1:k-1} ]. }\]

因此：

\[M_k = M(o_k,\bar{\tilde{\mathbf s}}_k),\] \[\mathbf J_k = \left. \frac{\partial M} {\partial\tilde{\mathbf s}} \right|_{\bar{\tilde{\mathbf s}}_k},\] \[\Delta\tilde{\mathbf s}_k = \tilde{\mathbf s}_k - \bar{\tilde{\mathbf s}}_k.\]

这和普通 EKF 完全一样：

用预测状态作为线性化点，在其局部邻域中用一阶函数近似真实非线性观测模型。

---

13. 附录里的指数族重写到底在干什么？

线性化后：

\[M \approx M_k+\mathbf J_k\Delta\tilde{\mathbf s}.\]

也可以写成绝对状态形式：

\[M \approx \mathbf J_k\tilde{\mathbf s} + \bar M_k,\]

其中：

\[\bar M_k = M_k-\mathbf J_k\bar{\tilde{\mathbf s}}_k.\]

高斯内点项：

\[\pi_m \mathcal N \left( \mathbf J_k\tilde{\mathbf s} +\bar M_k; 0,\sigma_m^2 \right)\]

展开指数中的平方：

\[( \mathbf J_k\tilde{\mathbf s} +\bar M_k )^2 = \tilde{\mathbf s}^\top \mathbf J_k^\top\mathbf J_k \tilde{\mathbf s} + 2\bar M_k \mathbf J_k\tilde{\mathbf s} + \bar M_k^2.\]

所以所有依赖状态的项可以整理成：

\[T(\mathbf s) = \left[ \frac{s_is_j}{\sigma_m^2}, \frac{s_i}{\sigma_m^2}, \frac{1}{\sigma_m^2}, \ln\sigma_m, \ln\pi_m, \ln(1-\pi_m) \right].\]

最终似然被改写成两个指数族项之和：

\[p(o_k\mid\mathbf s_k) = \sum_j h(\mathbf s_k) \exp \left( \eta_{o,j}^\top T(\mathbf s_k) - A_{o,j} \right).\]

这里并没有创造一个新的传感器模型。

它只是：

\[\boxed{ \text{高斯内点 + 均匀离群} \rightarrow \text{指数族统一表示} }\]

目的是方便后续做 KL 后验近似。

---

14. 为什么需要近似后验？

标准贝叶斯更新：

\[p(\mathbf s_k\mid o_{1:k}) \propto p(o_k\mid\mathbf s_k) p(\mathbf s_k\mid o_{1:k-1}).\]

如果先验是高斯，而似然也是单高斯，在合适线性条件下后验仍然容易处理。

但这里似然是：

\[\text{Gaussian} + \text{Uniform}.\]

因此更新后的后验变成 mixture。

如果每个事件都有“内点/离群”两种分支，连续处理事件后理论分量数会：

\[2,\ 4,\ 8,\ 16,\ldots\]

指数增长。

因此作者始终只维护一个 tractable distribution：

\[q(\mathbf s_k;\eta_k) \approx p(\mathbf s_k\mid o_{1:k}).\]

论文式（6）可以更清楚地写成：

\[\boxed{ q_k^+ \approx C\, p(o_k\mid\mathbf s_k) q_k^-. }\]

其中：

• $q_k^-$：当前事件到达前的近似先验；
• $p(o_k\mid\mathbf s_k)$：当前事件似然；
• 右侧：贝叶斯更新后的复杂目标后验；
• $q_k^+$：重新压缩后的简单近似后验。

---

15. KL 散度到底做什么？

KL 散度定义为：

\[D_{\mathrm{KL}}(f\|q) = \int f(\mathbf s) \ln \frac{f(\mathbf s)} {q(\mathbf s)} d\mathbf s.\]

作者想找到：

\[\eta_k = \arg\min_\eta D_{\mathrm{KL}} \left( f_k \| q(\cdot;\eta) \right),\]

其中：

\[f_k(\mathbf s) = C\, p(o_k\mid\mathbf s) q_k^-(\mathbf s)\]

是当前事件融合后的复杂目标后验。

所以 KL 的作用不是“替代似然”，而是：

\[\boxed{ \text{似然负责产生新的后验信息，} \quad \text{KL负责把复杂后验压缩回简单分布。} }\]

---

16. 为什么 KL 最小化最终变成矩匹配？

指数族写成：

\[q(\mathbf s;\eta) = h(\mathbf s) \exp \left( \eta^\top T(\mathbf s)-A(\eta) \right).\]

最小化：

\[D_{\mathrm{KL}}(f\|q_\eta)\]

的一阶条件是：

\[\boxed{ E_f[T(\mathbf s)] = E_q[T(\mathbf s)]. }\]

也就是：

目标复杂分布与近似分布具有相同的充分统计量期望。

对于高斯分布：

\[T(\mathbf x) = \{ \mathbf x,\, \mathbf x\mathbf x^\top \}.\]

所以 KL 投影就是匹配：

\[E_f[\mathbf x] = E_q[\mathbf x],\] \[E_f[\mathbf x\mathbf x^\top] = E_q[\mathbf x\mathbf x^\top].\]

也就是近似匹配：

\[\boxed{ \text{均值 + 协方差}. }\]

这也是为什么作者不需要真的每次都数值积分 KL 并做通用优化。

---

17. 一个直观的 KL 近似例子

假设真实目标后验是：

\[f(x) = 0.8\mathcal N(x;1,0.25) + 0.2\mathcal N(x;5,1).\]

要用单个高斯：

\[q(x)=\mathcal N(x;\mu,\sigma^2)\]

近似。

KL 最优高斯的均值：

\[\mu = 0.8\times1+0.2\times5 = 1.8.\]

方差：

\[\sigma^2 = 0.8[ 0.25+(1-1.8)^2 ] + 0.2[ 1+(5-1.8)^2 ] = 2.96.\]

因此：

\[q(x) = \mathcal N(x;1.8,2.96).\]

原始分布有两个峰，单高斯无法保留多峰结构，但会通过增大方差覆盖重要概率区域。

这就是：

\[\boxed{ \text{复杂概率形状} \rightarrow \text{保留主要一、二阶统计信息} }\]

---

18. 最终为什么得到一个加权 EKF？

作者对多元高斯位姿后验进行显式推导后，得到：

\[K_k = P_kJ_k^\top \left( J_kP_kJ_k^\top+\sigma_m^2 \right)^{-1},\] \[w_k = \frac{ \pi_m\mathcal N(M_k;0,\sigma_m^2) }{ \pi_m\mathcal N(M_k;0,\sigma_m^2) + (1-\pi_m)\mathcal U },\] \[\xi_{k+1} = \xi_k+w_kK_kM_k,\] \[P_{k+1} = (I-w_kK_kJ_k)P_k.\]

论文采用自己的残差和增量符号约定，因此状态更新式中写为 $+w_kK_kM_k$；在常见 implicit residual 写法 $0\approx M+J\delta x$ 中，也经常把创新定义为 $-M$，两者只要符号约定前后一致即可。

这里两个权重的作用不同：

$K_k$：Kalman gain

由：

• 状态不确定性 $P_k$；
• 测量灵敏度 $J_k$；
• 测量噪声 $\sigma_m^2$；

共同决定。

$w_k$：当前事件可信度

回答：

当前事件更像正常事件还是离群事件？

因此：

\[\boxed{ K_k \text{ 决定“如果事件可信，该信多少”；} }\] \[\boxed{ w_k \text{ 决定“这个事件本身是否值得信”。} }\]

最终有效增益为：

\[w_kK_k.\]

---

19. $\pi_m$、$\sigma_m^2$ 和 $C_{\mathrm{th}}$ 如何理解？

这三项都是传感器模型参数，但含义不同。

$C_{\mathrm{th}}$

直接进入：

\[M = \frac{\Delta\ln I}{C_{\mathrm{th}}}-1.\]

所以：

\[\frac{\partial M} {\partial C_{\mathrm{th}}} = -\frac{\Delta\ln I} {C_{\mathrm{th}}^2}.\]

它可以像其他状态变量一样通过测量 Jacobian 被修正。

$\pi_m$

表示总体内点比例：

\[P(z_k=1)=\pi_m.\]

它与单个事件的：

\[w_k=P(z_k=1\mid M_k)\]

不是一回事。

$\sigma_m^2$

描述正常事件残差：

\[M\mid z_k=1 \sim \mathcal N(0,\sigma_m^2).\]

论文把 $\pi_m$、$\sigma_m^2$ 纳入指数族状态与后验参数中，但正文对它们没有像位姿那样给出非常直观的独立递推式。因此从论文阅读角度，更重要的是理解：

\[\boxed{ \pi_m,\sigma_m^2 \text{ 不是简单固定超参数，而是被纳入概率模型联合估计。} }\]

---

20. 论文实验真正证明了什么？

我认为这篇论文实验最值得借鉴的不是某一个数字，而是它的论证层次。

20.1 正常运动下先证明基础精度

室内 8 条序列上，事件方法平均：

• position RMS：$1.63$ cm；
• orientation RMS：$2.21^\circ$。

标准帧相机方法约为：

• position RMS：$1.08$ cm；
• orientation RMS：$1.04^\circ$。

因此论文并没有证明“事件相机正常情况下更准”，而是证明：

即使 DVS 空间分辨率明显更低，逐事件跟踪仍能获得具有竞争力的基础精度。

这是非常合理的实验逻辑：先证明方法正常情况下不是“只能工作但误差很大”。

20.2 再证明高速运动优势

高速阶段，帧方法由于 motion blur 在大约 $8.66$ s 后失去跟踪，而事件方法继续输出有效位姿。

这是论文最有力的证据链：

\[\boxed{ \text{相同运动} \rightarrow \text{帧图像模糊} \rightarrow \text{帧方法失效} \rightarrow \text{事件方法继续工作} }\]

相比只报告一个平均 RMSE，这种“机理—现象—性能”的闭环更有说服力。

20.3 自然室外场景

ivy / graffiti / building 三组室外序列的 translation RMS 相对于平均深度分别约为：

• $4.37\%$；
• $5.88\%$；
• $7.40\%$。

building 场景中还有行人产生大量动态事件，系统仍能持续跟踪。

20.4 大深度变化与遮挡

boxes、pipe、bicycles 场景用于说明方法不只是近似平面场景特例，还能处理：

• 明显深度变化；
• 更强视差；
• 遮挡；
• 局部弱纹理。

20.5 计算效率

单核 CPU 单事件处理时间约：

\[32\ \mu s,\]

约为：

\[31,000\ \text{events/s}.\]

这证明闭式逐事件更新具有较低单事件计算成本，但也暴露出一个限制：极高速情况下事件率可能远高于该处理能力。

---

21. 实验没有充分证明的部分

从今天的论文标准看，这篇工作理论很完整，但模块级消融并不充分。

它没有严格量化：

• 高斯-均匀混合似然相比单高斯到底提升多少；
• KL 近似相比其他后验近似策略提升多少；
• 在线估计 $C_{\mathrm{th}},\pi_m,\sigma_m^2$ 的独立收益；
• 地图深度误差对系统的影响；
• 参考强度图 motion blur 对系统的影响。

所以它更像是在证明：

\[\boxed{ \text{完整系统可行，并且事件相机的高速优势确实能够体现。} }\]

而不是通过大量消融证明每个理论模块分别贡献了多少。

---

22. 抛开论文：贝叶斯状态估计的 general 范式

读完这篇论文以后，一个更重要的认识是：

“传播状态不确定性 + 构造观测似然 + 更新后验”是非常 general 的状态估计范式。

考虑状态：

\[\mathbf x_k,\]

状态演化：

\[\mathbf x_k = f(\mathbf x_{k-1},\mathbf u_k) + \mathbf w_k,\]

对应：

\[p(\mathbf x_k\mid\mathbf x_{k-1},\mathbf u_k).\]

观测模型：

\[\mathbf z_k = h(\mathbf x_k)+\mathbf v_k,\]

或隐式形式：

\[\mathbf r(\mathbf z_k,\mathbf x_k)=0.\]

对应似然：

\[p(\mathbf z_k\mid\mathbf x_k).\]

然后：

\[\boxed{ p(\mathbf x_k\mid\mathbf z_{1:k}) \propto p(\mathbf z_k\mid\mathbf x_k) p(\mathbf x_k\mid\mathbf z_{1:k-1}). }\]

事件相机论文只是选择了：

\[\mathbf r=M = \frac{\Delta\ln I}{C_{\mathrm{th}}}-1.\]

这个残差完全可以替换。

---

23. residual、likelihood 和 loss 到底是什么关系？

这是我认为最需要彻底分开的三个概念。

假设构造残差：

\[r(\mathbf z,\mathbf x).\]

第一层：Residual

\[\boxed{ r(\mathbf z,\mathbf x) }\]

回答：

什么叫“预测与观测不一致”？

例如：

• 重投影误差；
• 光度误差；
• 点到平面误差；
• IMU 预积分误差；
• 事件对比度残差 $M$。

第二层：Noise model / likelihood

假设：

\[r\sim\mathcal N(0,\Sigma),\]

则：

\[p(\mathbf z\mid\mathbf x) \propto \exp \left[ -\frac12 r^\top\Sigma^{-1}r \right].\]

回答：

不同大小的残差应该有多可能？

第三层：Loss

取负对数：

\[\boxed{ \mathcal L(\mathbf x) = -\log p(\mathbf z\mid\mathbf x). }\]

高斯情况下：

\[\mathcal L = \frac12 r^\top\Sigma^{-1}r +\text{const}.\]

所以：

\[\boxed{ \text{Residual} \rightarrow \text{Probability distribution} \rightarrow \text{Likelihood} \rightarrow -\log \rightarrow \text{Loss}. }\]

论文中的 $M$ 本身不是 loss。

---

24. 换一个残差，概率框架还成立吗？

当然可以。

例如特征法：

\[r_{ij} = z_{ij} - \pi(T_iP_j).\]

直接法：

\[r_{ij} = I_j( \pi(T_{ji}\pi^{-1}(u_i,D_i)) ) - I_i(u_i).\]

LiDAR ICP：

\[r_i = n_i^\top (Tp_i-q_i).\]

IMU：

\[r_{ij}^{\mathrm{imu}} = [ r_R,\, r_v,\, r_p,\, r_b ]^\top.\]

事件相机还可以构造：

• event-to-edge residual；
• time-surface photometric residual；
• geometric reprojection residual；
• contrast maximization objective；
• event rate residual；
• optical-flow residual。

真正需要回答的是：

\[\boxed{ \text{在正确状态下，这个残差应当服从什么统计分布？} }\]

如果这一点有合理的物理或统计依据，就可以自然地进入贝叶斯似然模型。

---

25. 不是所有 metric 都天然是 likelihood

这一点同样重要。

像：

• 熵；
• 结构得分；
• 特征数量；
• 梯度能量；
• 网络置信度；
• 匹配数量；

这些指标可以非常适合作为：

\[\text{utility / surrogate objective},\]

但不一定天然是概率残差。

例如一个结构分数：

\[S(\tau)\]

如果目标是：

\[\tau^* = \arg\max_\tau S(\tau),\]

它首先是一个决策效用函数。

当然可以定义 energy-based probability：

\[p(\text{data}\mid\tau) \propto \exp(\beta S(\tau)),\]

但必须进一步回答：

• 为什么这个指数形式合理？
• $\beta$ 如何确定？
• 分布是否可归一化？
• $S$ 是否经过统计校准？
• 它表示真实 data likelihood，还是只是任务代理？

所以：

\[\boxed{ \text{一个好用的优化指标，不自动等价于严格的概率似然。} }\]

---

26. 从滤波转成优化，概率模型并没有变

这篇论文最后使用的是 EKF-like filter，但并不意味着同一个模型只能滤波求解。

完整轨迹后验可以写成：

\[p(\mathbf x_{0:K}\mid\mathbf z_{1:K}).\]

贝叶斯公式：

\[p(\mathbf x_{0:K}\mid\mathbf z_{1:K}) \propto p(\mathbf z_{1:K}\mid\mathbf x_{0:K}) p(\mathbf x_{0:K}).\]

在一阶 Markov 假设下：

\[p(\mathbf x_{0:K}) = p(\mathbf x_0) \prod_{k=1}^{K} p(\mathbf x_k\mid\mathbf x_{k-1}).\]

在观测条件独立假设下：

\[p(\mathbf z_{1:K}\mid\mathbf x_{0:K}) = \prod_{k=1}^{K} p(\mathbf z_k\mid\mathbf x_k).\]

因此：

\[\boxed{ p(\mathbf x_{0:K}\mid\mathbf z_{1:K}) \propto p(\mathbf x_0) \prod_{k=1}^{K} p(\mathbf x_k\mid\mathbf x_{k-1}) \prod_{k=1}^{K} p(\mathbf z_k\mid\mathbf x_k). }\]

这条公式可以看成现代概率 SLAM 的“母公式”。

---

27. 上面的轨迹后验是怎么推出来的？

首先根据贝叶斯：

\[p(\mathbf x_{0:K}\mid\mathbf z_{1:K}) = \frac{ p(\mathbf z_{1:K}\mid\mathbf x_{0:K}) p(\mathbf x_{0:K}) }{ p(\mathbf z_{1:K}) }.\]

由于：

\[p(\mathbf z_{1:K})\]

与待估状态无关：

\[p(\mathbf x_{0:K}\mid\mathbf z_{1:K}) \propto p(\mathbf z_{1:K}\mid\mathbf x_{0:K}) p(\mathbf x_{0:K}).\]

状态联合概率使用链式法则：

\[\begin{aligned} p(\mathbf x_{0:K}) ={}& p(\mathbf x_0) p(\mathbf x_1\mid\mathbf x_0)\\ &\cdot p(\mathbf x_2\mid\mathbf x_0,\mathbf x_1) \cdots. \end{aligned}\]

引入一阶 Markov 假设：

\[p(\mathbf x_k\mid\mathbf x_{0:k-1}) = p(\mathbf x_k\mid\mathbf x_{k-1}),\]

得到：

\[p(\mathbf x_{0:K}) = p(\mathbf x_0) \prod_k p(\mathbf x_k\mid\mathbf x_{k-1}).\]

同理，对观测假设：

\[p(\mathbf z_k\mid \mathbf x_{0:K}, \mathbf z_{1:k-1}) = p(\mathbf z_k\mid\mathbf x_k),\]

于是：

\[p(\mathbf z_{1:K}\mid\mathbf x_{0:K}) = \prod_k p(\mathbf z_k\mid\mathbf x_k).\]

两者代回就得到最终结果。

---

28. 为什么这会直接变成 factor graph？

对后验求 MAP：

\[\mathbf x_{0:K}^* = \arg\max_{\mathbf x_{0:K}} p(\mathbf x_{0:K}\mid\mathbf z_{1:K}).\]

代入概率分解：

\[\mathbf x^* = \arg\max p(\mathbf x_0) \prod_k p(\mathbf x_k\mid\mathbf x_{k-1}) \prod_k p(\mathbf z_k\mid\mathbf x_k).\]

取负对数：

\[\boxed{ \begin{aligned} \mathbf x^* = \arg\min \quad& -\log p(\mathbf x_0)\\ &- \sum_k \log p(\mathbf x_k\mid\mathbf x_{k-1})\\ &- \sum_k \log p(\mathbf z_k\mid\mathbf x_k). \end{aligned} }\]

如果都是高斯：

\[p(\mathbf x_k\mid\mathbf x_{k-1}) \propto \exp \left[ -\frac12 \|r_k^{\mathrm{motion}}\|_{Q_k^{-1}}^2 \right],\] \[p(\mathbf z_k\mid\mathbf x_k) \propto \exp \left[ -\frac12 \|r_k^{\mathrm{meas}}\|_{R_k^{-1}}^2 \right].\]

于是：

\[\boxed{ \min_{\mathbf x_{0:K}} \| r_0 \|_{P_0^{-1}}^2 + \sum_k \| r_k^{\mathrm{motion}} \|_{Q_k^{-1}}^2 + \sum_k \| r_k^{\mathrm{meas}} \|_{R_k^{-1}}^2. }\]

这就是 SLAM 中熟悉的非线性最小二乘。

所以：

\[\boxed{ \text{贝叶斯概率分解} \xrightarrow{-\log} \text{因子图 / 最小二乘优化}. }\]

---

29. 滤波与优化不是两个完全不同的世界

对于同一个概率模型：

\[p(x_k\mid x_{k-1}), \qquad p(z_k\mid x_k),\]

可以选择不同推断方法。

方法	核心思想
EKF	递归维护当前近似高斯后验
Particle Filter	用样本表示后验
Sliding-window MAP	显式保留一段状态并重复优化
Batch MAP	一次优化完整轨迹
Factor Graph / Smoothing	利用概率因子的稀疏结构高效求解
Variational Inference	用受限分布族近似复杂后验

因此：

\[\boxed{ \text{滤波 vs 优化} \text{通常是推断策略的区别，} \text{而不一定是概率建模本身的区别。} }\]

---

30. 论文里的 $M$ 如果放进优化框架会怎样？

完全可以。

事件因子可以写成：

\[\phi_k^{\mathrm{event}} = p(o_k\mid X).\]

如果仍使用论文的高斯-均匀混合模型：

\[\phi_k^{\mathrm{event}} = \pi_m \mathcal N(M_k(X);0,\sigma_m^2) + (1-\pi_m)\mathcal U.\]

那么优化目标就是：

\[\boxed{ \mathcal L_{\mathrm{event}} = -\sum_k \log \left[ \pi_m \mathcal N(M_k(X);0,\sigma_m^2) + (1-\pi_m)\mathcal U \right]. }\]

它可以和其他因子共同进入：

\[\mathcal L = \mathcal L_{\mathrm{prior}} + \mathcal L_{\mathrm{IMU}} + \mathcal L_{\mathrm{event}} + \mathcal L_{\mathrm{stereo}}.\]

所以这篇论文的事件 residual 并不天然属于 EKF。

它本质上定义了一个：

\[\boxed{ \text{event measurement factor}. }\]

后面可以接 EKF，也可以接 sliding-window optimization、factor graph 或其他 MAP estimator。

---

31. 滤波中的协方差传播，在优化里去了哪里？

滤波中：

\[P_k^- = F_kP_{k-1}^+F_k^\top + Q_k.\]

显式传播不确定性。

优化中，状态演化写成运动残差：

\[r_k^{\mathrm{motion}} = x_k - f(x_{k-1},u_k),\]

并由：

\[Q_k^{-1}\]

加权：

\[\| r_k^{\mathrm{motion}} \|_{Q_k^{-1}}^2.\]

所以：

\[\boxed{ Q \text{ 在滤波中控制 covariance propagation，} }\] \[\boxed{ Q^{-1} \text{ 在 MAP 优化中控制 motion factor 的信息权重。} }\]

两者来自完全相同的：

\[p(x_k\mid x_{k-1}).\]

---

32. 几组最容易混淆的概念

概念 A	概念 B	区别
residual $M$	loss	residual 描述“不一致是什么”；loss 描述“如何惩罚不一致”
$\pi_m$	$w_k$	$\pi_m$ 是总体内点先验；$w_k$ 是当前事件的后验内点概率
$Q$	$\sigma_m^2$	$Q$ 是过程噪声；$\sigma_m^2$ 是观测残差噪声
prediction	correction	prediction 使用运动模型；correction 使用新观测似然
prior	posterior	prior 是观测到来前的 belief；posterior 是融合观测后的 belief
map frame rate	event update rate	参考图是静态地图，不限制逐事件更新频率
approximate posterior	approximate likelihood	论文主要近似的是复杂后验，而不是把似然直接丢掉
filter	optimization	通常是不同推断策略，不必对应不同概率模型

---

33. 对事件相机研究的进一步启发

从这篇论文往更加 general 的方向推，可以看到事件 SLAM 中一个很自然的研究空间：

\[\boxed{ \text{事件观测} \rightarrow \text{物理/几何 residual} \rightarrow \text{probabilistic likelihood} \rightarrow \text{状态估计} }\]

这里可以改变的并不只是求解器。

可以研究：

• 更合理的事件生成噪声模型；
• polarity-dependent likelihood；
• pixel-dependent contrast threshold；
• 异步 stereo correspondence likelihood；
• history-aware association probability；
• depth uncertainty；
• event representation uncertainty；
• temporal support $\tau$ 的概率建模；
• measurement covariance 的在线估计；
• state estimator 与 representation parameter 的联合优化。

真正值得思考的并不是：

“把一个新的 loss 塞进 SLAM 后端。”

而是：

这个量究竟描述了哪个随机变量？它对应什么条件概率？正确状态下为什么应该服从这个分布？

一旦这个问题回答清楚，滤波、优化、因子图、可微状态估计都只是后续求解方式。

---

34. 总结

这篇论文表面上是一篇事件相机 6-DoF tracking 工作，但从状态估计角度看，它最有价值的地方是完整展示了一条概率建模链路：

\[\boxed{ \text{事件生成物理模型} \rightarrow M \rightarrow p(o_k\mid s_k) \rightarrow p(s_k\mid o_{1:k}) \rightarrow \text{KL projection} \rightarrow \text{weighted EKF}. }\]

而继续抽象以后，又可以得到整个机器人概率状态估计的统一框架：

\[\boxed{ \text{State} + \text{Transition Probability} + \text{Measurement Likelihood} = \text{Posterior}. }\]

对于完整轨迹：

\[\boxed{ p(x_{0:K}\mid z_{1:K}) \propto p(x_0) \prod_{k=1}^{K} p(x_k\mid x_{k-1}) \prod_{k=1}^{K} p(z_k\mid x_k). }\]

滤波是在递归近似这个 posterior；
MAP / factor graph 是对同一个 posterior 取最大值；
最小二乘则是在高斯假设下对负对数后验进行优化。

最终我认为最值得记住的是三句话：

\[\boxed{ \text{Residual 决定“什么叫不一致”。} }\] \[\boxed{ \text{Likelihood 决定“不一致应该被怎样概率化”。} }\] \[\boxed{ \text{Filter / Optimizer 决定“怎样从这些概率约束中得到状态”。} }\]

---

Reference

Guillermo Gallego, Jon E. A. Lund, Elias Mueggler, Henri Rebecq, Tobi Delbruck, and Davide Scaramuzza, “Event-Based, 6-DOF Camera Tracking from Photometric Depth Maps,” IEEE Transactions on Pattern Analysis and Machine Intelligence, vol. 40, no. 10, pp. 2402–2412, 2018. DOI: 10.1109/TPAMI.2017.2769655.
