主流多机SLAM框架2——Swarm-LIO2

Swarm-LIO2 是近几年一篇非常有代表性的完整的多机协同odometry系统工作，面向多无人机协同工作场景。它并不是一篇从0到1的开创性工作（多机工作大多如此），而是在多篇论文的积累之上叠加组合的方法融合框架。Swarm-LIO2主要涉及以下工作：

Swarm-LIO2论文：

[1] Zhu F, Ren Y, Yin L, et al. Swarm-LIO2: Decentralized efficient LiDAR-inertial odometry for aerial swarm systems[J]. IEEE Transactions on Robotics, 2024, 41: 960-981.

前序工作Swarm-LIO：

[2] Zhu F, Ren Y, Kong F, et al. Swarm-LIO: Decentralized Swarm LiDAR-inertial Odometry[C]. 2023 IEEE International Conference on Robotics and Automation (ICRA). IEEE, 2023: 3254-3260.

单机框架：

[3] Xu W, Cai Y, He D, et al. Fast-lio2: Fast direct lidar-inertial odometry[J]. IEEE Transactions on Robotics, 2022, 38(4): 2053-2073.

滤波理论：

[4] He D, Xu W, Zhang F. Symbolic representation and toolkit development of iterated error-state extended kalman filters on manifolds[J]. IEEE Transactions on Industrial Electronics, 2023, 70(12): 12533-12544.

单机框架前序工作：

[5] Xu W, Zhang F. Fast-lio: A fast, robust lidar-inertial odometry package by tightly-coupled iterated kalman filter[J]. IEEE Robotics and Automation Letters, 2021, 6(2): 3317-3324.

时间同步工作：

[6] Watt S T, Achanta S, Abubakari H, et al. Understanding and applying precision time protocol[C]. 2015 Saudi Arabia Smart Grid (SASG). IEEE, 2015: 1-7.

其中除了最后的[6]，其他工作全部来自于Zhang Fu老师课题组之前发过的文章。

Video

1. 背景

单一机器人SLAM/Odometry只需要知道“我在哪里”，但多机系统不够，它还必须知道“队友在哪里”。多机系统之间的区别总结在了下面这篇笔记中：

主流多机SLAM框架——多机SLAM问题思考与总结

在我看来，Swarm-LIO2更看重的是自身的状态，队友的状态用于辅助把自己的位置定的更准，这和关注mapping追求全局一致性的系统在导向上是不同的，但由于多机系统都要在初始化阶段估计机器人之间的相对位姿变换，并在后续过程中不断优化更新，因此Swarm-LIO2在某种程度上也能得到一个global坐标系下所有无人机的轨迹。

Swarm-LIO2没有针对一个具体的应用场景展开，而是基于以下四类现有方法存在的问题进行设计：

GPS / RTK-GPS 只适合部分室外环境：传统室外无人机可以用 GPS 或 RTK-GPS 做定位，但问题是很多 swarm 任务发生在 GPS-denied environments，比如室内、树林、隧道、灾害现场、城市峡谷等。在这些场景里 GPS 不可靠甚至不可用。论文因此把 GPS-denied 场景作为一个重要动机。
Motion capture / anchor-based UWB 精度高，但不适合真实部署:室内可以用 motion capture，或者 anchor-based UWB，但是它们依赖外部固定基础设施，比如动捕相机、UWB anchor、地面站等。这样系统就变成了中心化系统，安装复杂，而且容易有 single point of failure。对真实无人机集群任务来说，这种方式不够自主，也不够鲁棒。
视觉方案轻量，但深度和鲁棒性不足: 相机便宜、轻、小，而且有丰富纹理信息，所以很多多机系统用 VIO 或视觉检测队友。但它的问题是：低光照、纹理弱、运动模糊时容易退化。
多机器人 SLAM 通信和计算太重: 很多多机器人 SLAM 依赖地图、子图、描述子、回环检测、点云配准等信息交换。对地面机器人还可以接受，但对空中无人机来说，载荷、算力、续航和通信带宽都很有限。空中平台则更需要 lightweight sensors、efficient algorithms 和 low-bandwidth communication。

解决的具体问题：

前面说了这么多都是一些宏观的内容，现在我们来看它到底解决了哪些具体的问题。Swarm-LIO2一开始就把问题分成两类：

ego state estimation：每架无人机估计自己的位姿、速度等状态
mutual state estimation：每架无人机估计其他队友相对于自己的状态

其中对队友的状态估计又涉及到如何发现队友、发现后如何知道这是哪一架无人机、不同无人机之间如何时间同步、每架无人机如何估计队友位置，但又不让状态维度爆炸这几个问题。

2.创新点总结

Swarm-LIO2 的核心贡献是提出了一个完整的去中心化多机 LiDAR-inertial 状态估计框架。它首先通过 ad hoc 网络和 PTP-like 时间校准实现队友发现与时间对齐；然后利用反光贴、LiDAR reflectivity 检测和 trajectory matching 完成队友识别与外参初始化；进一步通过 factor graph 推断未直接观测队友的 global extrinsic，从而提升 plug-and-play 初始化效率。

在状态估计阶段，它将 IMU、LiDAR 点云和主动/被动 mutual observation 统一放入 ESIKF（误差状态不变卡尔曼滤波）中紧耦合优化，并通过 temporal compensation 保证异步多机观测的一致性。为了支持大规模集群，它提出 marginalization 策略降低状态维度，并结合 LiDAR degeneration evaluation 在点云退化时利用队友互观测增强定位鲁棒性。

基于因子图优化高效地标定与队友之间的外参：很大程度上降低了群体初始化的复杂度和能耗。用N个AAV初始化一个swarm所需的初始化飞行次数从O(N)减少到O(1)。
把 LiDAR、IMU、互观测一起放进 ESIKF 中紧耦合估计：Swarm-LIO2 的状态估计继承 FAST-LIO2/IKFoM 的单机 LIO 框架，但扩展到了多机。每架 AAV 的状态主要包括：自己的 pose、速度、IMU bias、重力加速度以及与队友 global frame 之间的 global extrinsic。它融合IMU measurements、LiDAR point cloud measurements和mutual observation measurements（本机看到队友，或队友看到本机，作为额外几何约束）。
mutual observation 的严谨建模和时间补偿：Swarm-LIO2 中的 mutual observation 有两种。首先是主动观测（active observation）AAV i 用自己的 LiDAR 看到 AAV j，也就是“我看到队友”。然后是被动观测（passive observation）AAV j 用它的 LiDAR 看到 AAV i，然后把这个观测发给 i。也就是“队友看到我，并告诉我”。这两类观测都被建模成 measurement residual，进入 ESIKF 更新。但多机系统存在时间错位：AAV i 的 LiDAR scan end time、AAV j 的状态时间戳、网络传输延迟都可能不同。因此 Swarm-LIO2 加入了 temporal compensation，用 constant velocity model 把队友状态或本机状态补偿到统一时间。因为如果不做时间补偿，互观测约束其实是在错误时间上建立的，会破坏滤波器一致性。
冗余状态信息边缘化提升可扩展性：如果每架 AAV 都把所有队友的 global extrinsic 都放进 ESIKF 状态里，那么随着队友数量增加，状态维度会增长，滤波更新的计算复杂度会急剧上升。当前 scan 中没有被观测到、也没有提供有效互观测的队友外参状态，可以被 marginalize 掉，只把必要信息以先验或扩展测量噪声形式保留下来。该 marginalization 策略可以把状态估计复杂度增长从 cubic 降到 sublinear。
LiDAR 退化估计与模式切换：Swarm-LIO2 还加入了 LiDAR 退化检测。它通过分析 LiDAR 点云残差对 ego pose 的 Jacobian 奇异值，判断当前点云是否足以约束完整位姿。如果 LiDAR 没有退化，主要用点云约束优化 ego state，同时 refine global extrinsic。如果 LiDAR 退化，系统更依赖 global extrinsic 和 mutual observation 来帮助确定 ego state。即非退化时用 LiDAR refine 外参；退化时用队友互观测约束支撑定位。

其实ESIKF在之前的Swarm-LIO中已经应用了，这里我把它总结为Swarm-LIO2的创新点一起学习一下。

3.方法

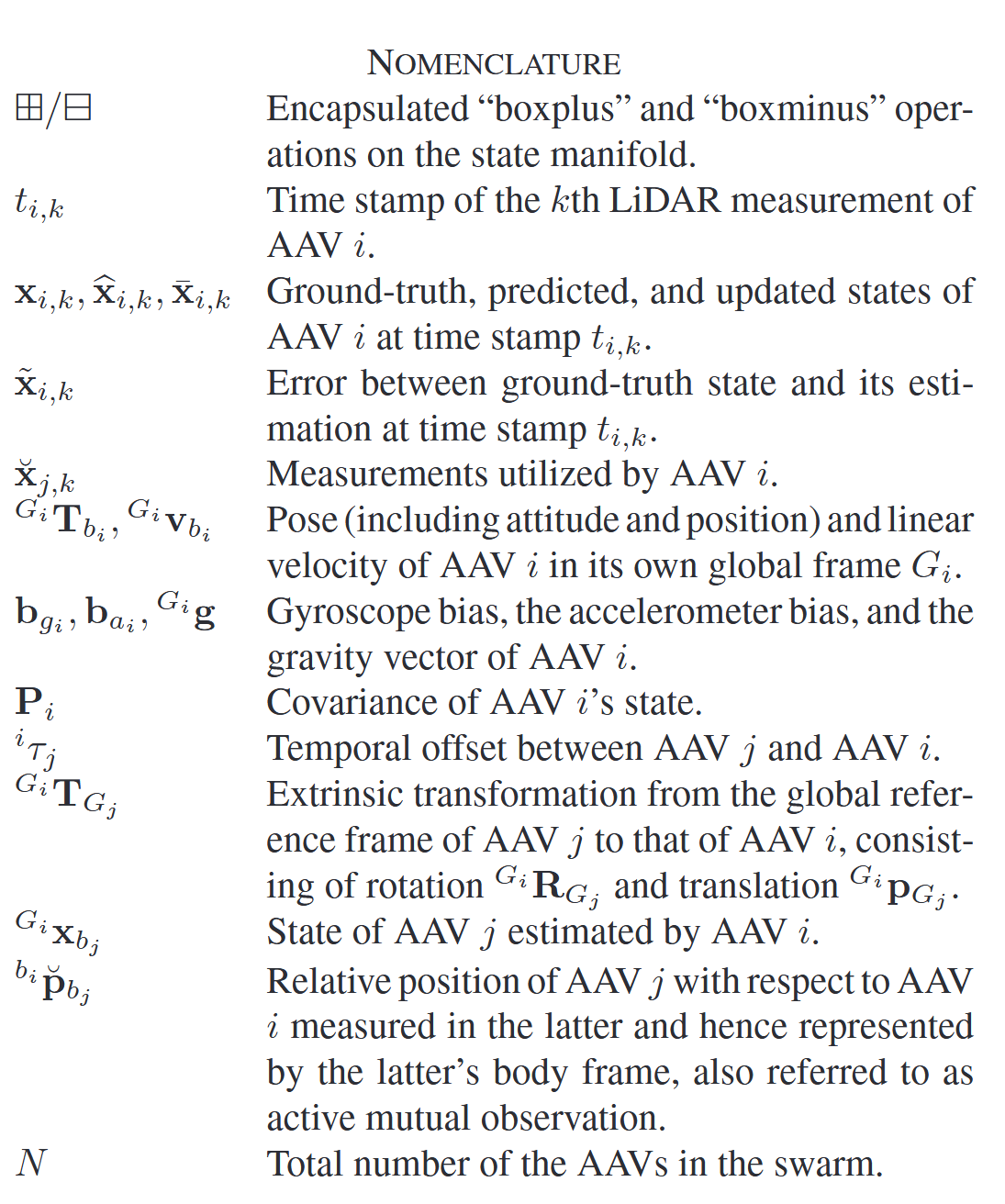

符号定义（懒得写了，直接截图）

系统符号定义

3.1 System overview

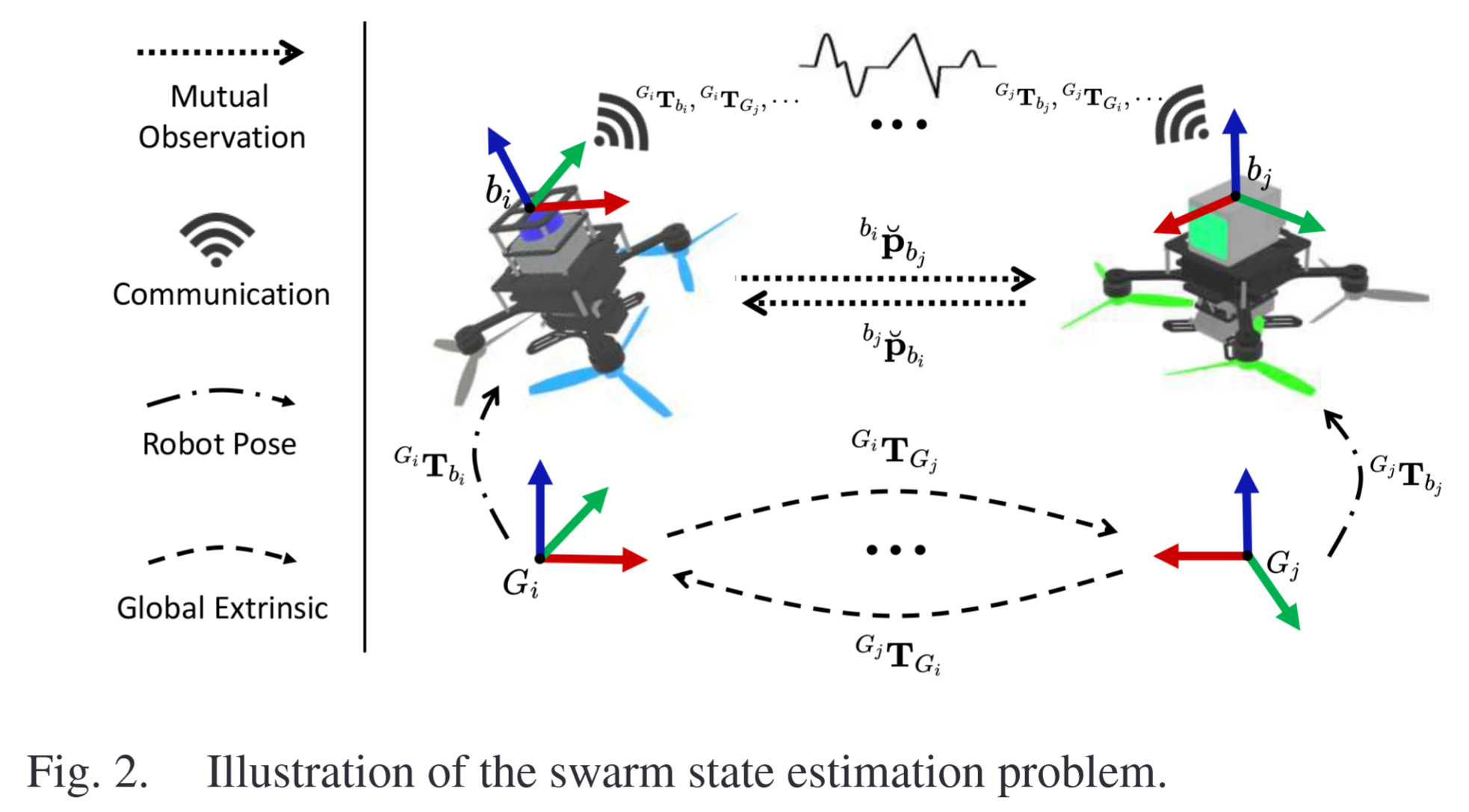

现在我们首先考虑一个核心问题：多机状态估计到底怎么建模？

系统建模

Swarm-LIO2首先考虑一个由 $N$ 架 AAV 组成的空中集群，每架 AAV 都搭载 LiDAR 和 IMU。每架 AAV 要做两件事：

第一，估计自己的状态，也就是 ego state estimation。
第二，估计其他队友的状态，也就是 mutual state estimation。

但是，如果让每一架 AAV 都在自己的滤波器里直接估计所有队友的完整状态，状态维度会非常高，计算量也会很大。因此 Swarm-LIO2 没有采用“每架无人机估计所有无人机完整状态”的方式，而是采用一个更轻量的思路：

每架 AAV 主要估计自己的 ego state，并广播出去；其他 AAV 收到后，通过两机 global frame 之间的外参 ${}^{G_i}\mathbf{T}_{G_j}$，把队友的 ego state 投影到自己的 global frame 中，从而得到 mutual state。

这就是 Section III 最重要的建模思想。

换句话说，Swarm-LIO2 不是让 AAV $i$ 直接完整估计 AAV $j$ 的所有状态，而是：

\[\text{AAV } j \text{ 自己估计自己} \xrightarrow{\text{broadcast}} \text{AAV } i \text{ 接收 } j \text{ 的 ego state} \xrightarrow{\,{}^{G_i}\mathbf{T}_{G_j}\,} \text{投影到 } G_i \text{ 下}\]

所以，mutual state estimation 的关键就变成了 global extrinsic calibration。

所以说对于Swarm-LIO2来说，全局外参是其核心内容，但这里要区分一点：所谓 global extrinsic 并不是所有无人机相对于某一个公共世界坐标系的外参，而是不同 AAV 自己的 global reference frame 之间的相对变换。论文里说这个 global frame 通常是该 AAV 的第一个 IMU frame。所以不能理解为所有无人机有一个共同的全局外参。

Swarm-LIO2是一个滤波框架，这里我提前给出他的状态向量：

\[\mathbf{x}_{i} = \left[{}^{G_i}R_{b_i}^T, {}^{G_i}p_{b_i}^T, {}^{G_i}v_{b_i}^T, b_{g_i}^T, b_{a_i}^T, {}^{G_i}g^T, \cdots, {}^{G_i}R_{G_j}^T, {}^{G_i}p_{G_j}^T, \cdots \right]^T\]

从这里我们也能看出，全局外参也是状态向量中的一组待估计状态，对每一个队友 j，都会增加一个 6 维外参状态块，整体状态维度是 18+6(N−1)。

下图是

SwarmLIO2 系统框架

蓝色部分是初始化模块，包含三个子模块。

第一，New Teammate Monitoring on Network & Temporal Calibration。这个模块通过 ad hoc network 监听新出现的队友。每架 AAV 会广播自己的 identity/time information。收到新的队友信息后，系统会估计两者之间的 temporal offset。（可能没有直接观测但有通信）。

第二，New Teammate Detection From LiDAR Observations & Extrinsic Calibration。这个模块从 LiDAR 点云中检测新队友。检测依赖 reflective tape 的高反射特性。检测到候选目标后，系统会跟踪它的轨迹，并通过 trajectory matching 识别它是哪架 AAV，同时得到两机 global frame 之间的初始外参。

第三，FGO-based Extrinsic Calibration of Non-Directly Observed Teammates。这是 Swarm-LIO2 比 Swarm-LIO 更进一步的地方。即使 AAV i 没有直接在 LiDAR 中看到 AAV j，只要网络里收到了其他 AAV 之间的 global extrinsic 约束，就可以通过 factor graph optimization 推断出 ${}^{G_i}\mathbf{T}_{G_j}$ 。就是说无人机不一定要亲眼看到所有队友，只要整个外参约束图连通，我也能标定和未直接观测队友之间的 global extrinsic。

当某个队友 j 的 global extrinsic ${}^{G_i}\mathbf{T}_{G_j}$ 被标定后，论文说它就会被认为是一个 valid teammate，本机状态向量中会加入与该队友相关的 global extrinsic 状态块，并在后续 ESIKF 中继续在线 refinement；但队友的完整 ego state 并不会直接作为本机滤波状态估计而是通过队友广播的 ego state 和 ${}^{G_i}\mathbf{T}_{G_j}$ 投影得到。

绿色部分是状态估计模块。

它的状态包括两部分：ego state + global extrinsics。当新队友完成初始化后，对应的 global extrinsic 会被加入状态估计器，作为初始值。State Prediction利用 IMU 进行状态预测。这是 ESIKF 的 prediction step。Marginalization为了降低状态维度，Swarm-LIO2 会对当前没有参与观测的 teammate extrinsic 做边缘化。这是它保持大规模集群实时性的关键之一。Degeneration Evaluation系统会判断当前 LiDAR 观测是否退化。如果 LiDAR 退化，说明点云本身不足以约束完整 ego state，此时要更依赖 global extrinsic 和 mutual observation。Modeling of Measurement构建所有测量残差。Temporal Compensation由于队友状态、互观测和本机状态可能来自不同时间戳，所以要用 temporal offset 和运动模型做时间补偿。State Update (ESIKF)经过测量建模和时间补偿后，所有约束进入 ESIKF 进行迭代更新，得到更新后的 ego state 和 global extrinsic。Covariance Re-initialization更新结束后，需要对协方差进行重新初始化，以进入下一轮滤波。

Swarm-LIO2 的状态估计器本质上是一个扩展后的 FAST-LIO2/IKFoM 滤波器，只不过状态里额外包含了 global extrinsic，并且 measurement 里额外加入了 active/passive mutual observation。

右侧是通信模块

Swarm-LIO2 通过 fully decentralized ad hoc network 交换信息。论文明确说，它使用 IEEE 802.11 架构下的 IBSS 模式，这种网络可以由常见 Wi-Fi 模块支持。

Swarm-LIO2的总体流程可以总结如下：

网络发现队友→时间同步→LiDAR 观测队友→身份识别→global extrinsic 初始化→加入 ESIKF 状态→融合 LiDAR/IMU/互观测→更新 ego state 与 global extrinsic→广播给其他 AAV

3.2 Online initialization

Section IV 解决的是 Swarm-LIO2 的 online initialization 问题。由于每架 AAV 都在自己的 global frame 中估计 ego state，系统必须在状态估计前自动完成三件事：第一，通过 ad hoc network heartbeat 发现队友，并基于 PTP peer-delay 机制估计 pairwise temporal offset；第二，通过 LiDAR reflectivity filtering 和 Euclidean clustering 检测贴有 reflective tape 的候选 AAV，再用 temporary tracker 积累轨迹，并通过 trajectory matching 同网络中收到的 teammate trajectory 进行匹配，从而识别队友身份并求得直接观测队友的 global extrinsic；第三，将所有直接标定得到的 pairwise global extrinsic 作为 factor graph 的边，以各 AAV global frame 为节点，通过 fixing self frame 和 iSAM2 优化，推断未直接观测队友的 global extrinsic。这样 Swarm-LIO2 就实现了 decentralized、plug-and-play 的初始化，并且相比 Swarm-LIO 显著降低了大规模集群初始化复杂度。

A. 新队友发现（网络）与时间标定

多机系统中，不同 AAV 的电脑时钟不是天然同步的。AAV $i$ 收到 AAV $j$ 发来的 ego state 或 mutual observation 时，这些数据的时间戳是由 AAV $j$ 的本地时钟打上的。如果直接拿来用，就会出现时间错位。

所以 AAV $i$ 必须知道：

\[{}^i\tau_j\]

也就是 AAV $j$ 的时钟相对于 AAV $i$ 的 temporal offset。

这个量后面在 Section V 的 temporal compensation 中会直接用到。比如论文后面 active observation 的补偿项是：

\[t_{i,k} - t_{j,k} + {}^i\tau_j\]

这说明 ${}^i\tau_j$ 的作用是把 AAV $j$ 的时间戳转换到 AAV $i$ 的时间轴下。

网络发现 heartbeat packet：每架 AAV 都会在 ad hoc network 里以固定频率广播自己的 identity information，也就是 heartbeat packet。里面主要包含：

AAV ID;
IP address;
time information.

AAV $i$ 收到某个新 AAV 的 heartbeat 后，就把它加入自己的 teammate list。这个 teammate 会有两种状态：

\[\text{connected} \quad \text{or} \quad \text{disconnected}\]

如果 2 秒内没有收到某个 teammate 的 heartbeat，则把它设为 disconnected；如果之后重新收到 heartbeat，则恢复为 connected。这个设计是为了支持 plug-and-play，也就是队友可以中途加入，也可以短时掉线后重新回来。论文明确说初始化模块通过 heartbeat 维护 teammate list，并在发现新 teammate 后进行 temporal calibration。

基于 PTP peer-delay 机制标定时间偏差：Swarm-LIO2 使用的是类似 Precision Time Protocol, PTP 中 peer-delay mechanism 的思想。PTP 本质上是通过消息往返时间戳，估计两个设备之间的 clock offset 和 path delay。PTP 论文中也说明，peer-delay 机制用于测量 peer-to-peer delay，不需要所有 slave 都向 grandmaster 请求 end-to-end delay，因此更适合可扩展网络。

Swarm-LIO2 并不是建立一个完整的 PTP master-slave 全局时钟系统，而是借用了它的 pairwise request-response 思路：每一对 AAV 之间单独估计 temporal offset。因此它仍然是 decentralized 的，不需要指定 master clock。

那么如何由四个时间戳估计 offset? 数学推导如下：

考虑 AAV $i$ 和 AAV $j$。假设 AAV $i$ 向 AAV $j$ 发送 request，AAV $j$ 回复 response。我们定义四个时间戳：

\[t_1^i：\text{AAV } i \text{ 发送 request 的本地时间}\] \[t_2^j：\text{AAV } j \text{ 接收 request 的本地时间}\] \[t_3^j：\text{AAV } j \text{ 发送 response 的本地时间}\] \[t_4^i：\text{AAV } i \text{ 接收 response 的本地时间}\]

设两机之间的单向网络延迟为 $d$，并假设短时间内双向延迟近似对称。设 AAV $j$ 的时钟相对 AAV $i$ 的时钟偏移为：

\[{}^i\tau_j = t^j - t^i\]

也就是说，如果同一个真实时刻下，AAV $j$ 的本地时间比 AAV $i$ 大，那么 ${}^i\tau_j > 0$。

于是有：

\[t_2^j = t_1^i + d + {}^i\tau_j\]

因为 AAV $i$ 在 $t_1^i$ 发出消息，经过网络延迟 $d$，到达 AAV $j$。到达时如果换成 AAV $j$ 的时钟，需要加上 offset。

同理，response 从 AAV $j$ 发出后到达 AAV $i$：

\[t_4^i = t_3^j + d - {}^i\tau_j\]

因为 $t_3^j$ 是 AAV $j$ 的时间，转换回 AAV $i$ 的时间要减去 ${}^i\tau_j$，再加上传输延迟 $d$。

整理两个式子：

\[t_2^j - t_1^i = d + {}^i\tau_j\] \[t_4^i - t_3^j = d - {}^i\tau_j\]

两式相加得到 path delay：

\[\hat{d} = \frac{ (t_2^j - t_1^i) + (t_4^i - t_3^j) }{2}\]

两式相减得到 temporal offset：

\[{}^i\hat{\tau}_j = \frac{ (t_2^j - t_1^i) - (t_4^i - t_3^j) }{2}\]

这和 PTP 中 offset/path delay 的思想是一致的。PTP 论文中也给出 offset 可以由 master-slave 消息时间戳和 path delay 计算，path delay 则由双向消息时间差估计。

Swarm-LIO2 中为了降低随机误差和网络抖动的影响，会重复这个 request-response 过程 30 次，然后取平均值作为最终的 ${}^i\tau_j$。论文指出，典型 AAV 飞行时间内 clock drift 可以忽略，所以通常只需要标定一次；如果 clock drift 明显，也可以固定频率重新估计，例如 1 Hz。

最后，估计出的 ${}^i\tau_j$ 会存到 Hash table 中：

\[\text{key : AAV ID,} \qquad \text{value : } {}^i\tau_j\]

之后 AAV $i$ 收到 AAV $j$ 的任意数据，就可以快速查表修正时间戳。

B. 直接lidar观测下的队友检测与外参标定

上面解决“网络中有谁”和“时钟差多少”，但它不知道：

LiDAR 里看到的某个物体是不是队友
如果是队友，它是哪一架 AAV；
AAV j 的 global frame 和 AAV i 的 global frame之间的变换 ${}^{G_i}\mathbf{T}_{G_j}$ 是多少。

基于雷达反射率的目标检测

Step 1：点云预处理与高反射点提取：

AAV $i$ 收到一帧 LiDAR scan 后，首先对原始点云做 undistortion。这里和 FAST-LIO2 的思想有关：LiDAR 一帧 scan 中的点不是同一时刻采集的，如果无人机在运动，点云会有 motion distortion。因此需要利用 IMU 进行运动补偿，把点投影到 scan end time。FAST-LIO2 中就把 motion compensation/back-propagation 作为 LiDAR-inertial odometry 的关键步骤。

设去畸变后的点云为：

\[{}^{b_i}\mathbf{P}\]

其中 $b_i$ 是 AAV $i$ 当前 body frame。

由于每架 AAV 上贴了 reflective tapes，这些点在 LiDAR 中会有较高反射强度。因此系统进行 reflectivity filtering：

\[{}^{b_i}\mathbf{P}_h = \left\{ {}^{b_i}\mathbf{p}_n \in {}^{b_i}\mathbf{P} \mid \rho({}^{b_i}\mathbf{p}_n) > \rho_{\mathrm{thr}} \right\}\]

其中：

$\rho({}^{b_i}\mathbf{p}_n)$ 是 LiDAR 点的 reflectivity；
$\rho_{\mathrm{thr}}$ 是预设阈值；
${}^{b_i}\mathbf{P}_h$ 是高反射点集合。

论文中 Algorithm 1 第一行就是：

\[{}^{b_i}\mathbf{P}_h = \mathrm{ReflectivityFiltering}({}^{b_i}\mathbf{P})\]

这个设计的优点是非常直接：不需要训练视觉检测网络，也不依赖光照条件。

Step 2：高反射点聚类，得到候选队友位置：

接下来对高反射点做 Euclidean clustering：

\[{}^{b_i}\breve{\mathbf{p}}_m = \mathrm{FastEuclideanClustering}({}^{b_i}\mathbf{P}_h)\]

每个 cluster 的 centroid 被认为是一个候选 AAV 位置：

\[{}^{b_i}\breve{\mathbf{p}}_m\]

这里的 $\breve{}$ 表示 measured quantity，也就是测量值。

需要注意，高反射点不一定全是队友，也可能是环境中其他反光物体。因此这里只是 potential teammate AAV，还不能直接加入状态估计。

Swarm-LIO 的前序工作里也提到，反射强度会受距离和激光入射角影响，所以高反射点可能不能完整覆盖无人机本体，因此需要结合 tracker 和 predicted region 进一步提高聚类稳定性。

Step 3： temporary tracker 临时跟踪候选目标：

对于每个候选目标，Swarm-LIO2 使用一个 Kalman-filter-based temporary tracker 进行跟踪，假设目标近似满足 constant velocity model。

可以把 temporary tracker 的状态写成：

\[\mathbf{s}_{m,k} = \begin{bmatrix} {}^{G_i}\mathbf{p}_{m,k} \\ {}^{G_i}\mathbf{v}_{m,k} \end{bmatrix}\]

其中：

${}^{G_i}\mathbf{p}_{m,k}$ 是第 $m$ 个候选目标在 AAV $i$ 的 global frame 下的位置；
${}^{G_i}\mathbf{v}_{m,k}$ 是速度。

由于 LiDAR 聚类得到的是 body frame 下的位置 ${}^{b_i}\breve{\mathbf{p}}_{m,k}$，需要先转换到 AAV $i$ 的 global frame：

\[{}^{G_i}\breve{\mathbf{p}}_{m,k} = {}^{G_i}\mathbf{T}_{b_i,k} \circ {}^{b_i}\breve{\mathbf{p}}_{m,k}\]

其中论文使用 $\circ$ 表示刚体变换：

\[T \circ p = Rp + t\]

temporary tracker 的预测模型可以写成：

\[{}^{G_i}\hat{\mathbf{p}}_{m,k} = {}^{G_i}\mathbf{p}_{m,k-1} + {}^{G_i}\mathbf{v}_{m,k-1}\Delta t\] \[{}^{G_i}\hat{\mathbf{v}}_{m,k} = {}^{G_i}\mathbf{v}_{m,k-1}\]

矩阵形式为：

\[\mathbf{s}_{m,k} = \mathbf{F}\mathbf{s}_{m,k-1} + \mathbf{w}_k\] \[\mathbf{F} = \begin{bmatrix} I_3 & \Delta t I_3 \\ 0 & I_3 \end{bmatrix}\]

测量模型为：

\[\mathbf{z}_{m,k} = \mathbf{H}\mathbf{s}_{m,k} + \mathbf{n}_k\] \[\mathbf{z}_{m,k} = {}^{G_i}\breve{\mathbf{p}}_{m,k}, \qquad \mathbf{H} = \begin{bmatrix} I_3 & 0 \end{bmatrix}\]

因此可以用标准 Kalman filter 更新 temporary tracker。

这一步的作用不是最终估计队友状态，而是积累一段候选目标轨迹：

\[{}^{G_i}\mathcal{T}_m = \left\{ {}^{G_i}\breve{\mathbf{p}}_{m,1}, {}^{G_i}\breve{\mathbf{p}}_{m,2}, \cdots, {}^{G_i}\breve{\mathbf{p}}_{m,K} \right\}\]

这条轨迹后面用于和网络中收到的各个 AAV ego trajectory 做匹配。

Step 4： trajectory matching 识别队友并求 global extrinsic：

现在 AAV $i$ 有一条 LiDAR 观测得到的目标轨迹：

\[{}^{G_i}\mathcal{T}_m = \left\{ {}^{G_i}\breve{\mathbf{p}}_{m,k} \right\}_{k=1}^{K}\]

同时，AAV $i$ 会从网络中收到每个 teammate $j$ 广播的 ego trajectory：

\[{}^{G_j}\mathcal{T}_j = \left\{ {}^{G_j}\breve{\mathbf{p}}_{b_j,k} \right\}_{k=1}^{K}\]

如果这个 temporary tracker 实际上跟踪的是 AAV $j$，那么应该存在一个 rigid transformation：

\[{}^{G_i}\mathbf{T}_{G_j} = \left( {}^{G_i}\mathbf{R}_{G_j}, {}^{G_i}\mathbf{p}_{G_j} \right)\]

使得：

\[{}^{G_i}\breve{\mathbf{p}}_{m,k} \approx {}^{G_i}\mathbf{T}_{G_j} \circ {}^{G_j}\breve{\mathbf{p}}_{b_j,k}\]

也就是：

\[{}^{G_i}\breve{\mathbf{p}}_{m,k} \approx {}^{G_i}\mathbf{R}_{G_j} {}^{G_j}\breve{\mathbf{p}}_{b_j,k} + {}^{G_i}\mathbf{p}_{G_j}\]

因此 trajectory matching 求解下面的 least-squares problem：

\[\min_{\,{}^{G_i}\mathbf{R}_{G_j}, {}^{G_i}\mathbf{p}_{G_j}\,} \sum_{k=1}^{K} \frac{1}{2} \left\| {}^{G_i}\breve{\mathbf{p}}_{m,k} - \left( {}^{G_i}\mathbf{R}_{G_j} {}^{G_j}\breve{\mathbf{p}}_{b_j,k} + {}^{G_i}\mathbf{p}_{G_j} \right) \right\|^2\]

这就是论文 Eq. (1) 的本质。论文也说明，只选取时间戳接近的数据对参与匹配，并且最近 $K$ 个位置组成 sliding window，避免通信丢包和计算量过大。

下面推导trajectory matching 的闭式解

令：

\[p_k = {}^{G_i}\breve{\mathbf{p}}_{m,k}\] \[q_k = {}^{G_j}\breve{\mathbf{p}}_{b_j,k}\]

要求：

\[p_k \approx Rq_k + t\]

目标函数：

\[J(R,t) = \sum_{k=1}^{K} \frac{1}{2} \left\| p_k - Rq_k - t \right\|^2\]

其中：

\[R \in SO(3), \qquad t \in \mathbb{R}^3\]

先对 $t$ 求最优解。令：

\[\bar{p} = \frac{1}{K} \sum_{k=1}^{K} p_k, \qquad \bar{q} = \frac{1}{K} \sum_{k=1}^{K} q_k\]

对 $t$ 求导：

\[\frac{\partial J}{\partial t} = - \sum_{k=1}^{K} \left( p_k - Rq_k - t \right) = 0\]

得到：

\[t^*(R)=\bar{p}-R\bar{q}\]

把它代回目标函数，定义中心化点：

\[p'_k=p_k-\bar{p}\] \[q'_k=q_k-\bar{q}\]

于是：

\[J(R)=\sum_{k=1}^{K}\frac{1}{2}\|p'_k-Rq'_k\|^2\]

展开：

\[J(R)=\frac{1}{2}\sum_k\left(\|p'_k\|^2+\|q'_k\|^2-2p_k'^T Rq'_k\right)\]

前两项与 $R$ 无关，因此最小化 $J(R)$ 等价于最大化：

\[\sum_k p_k'^T Rq'_k\]

写成 trace 形式：

\[\sum_k p_k'^T Rq'_k = \mathrm{tr}\left( R\sum_k q'_k p_k'^T \right)\]

定义 cross-covariance matrix：

\[\mathbf{S} = \sum_{k=1}^{K}q'_k p_k'^T\]

对 $\mathbf{S}$ 做 SVD：

\[\mathbf{S}=U\Sigma V^T\]

则最优旋转为：

\[R^* = V \begin{bmatrix} 1 & 0 & 0 \\ 0 & 1 & 0 \\ 0 & 0 & \det(VU^T) \end{bmatrix} U^T\]

最优平移为：

\[t^*=\bar{p}-R^*\bar{q}\]

最终得到：

\[{}^{G_i}\breve{\mathbf{T}}_{G_j} = (R^*,t^*)\]

这就是 trajectory matching 返回的初始 global extrinsic。

如果匹配 residual 小于阈值，则认为 temporary tracker $m$ 实际上对应 AAV $j$。此时 temporary tracker 会被移除，并转化为 teammate tracker，后续进入状态估计模块。论文还说明，这个 trajectory matching 得到的 extrinsic 会发送给本机的第三个子模块，以及网络中的其他 teammates，而且只发送一次。

C. 基于factor graph的未直接观测队友外参标定

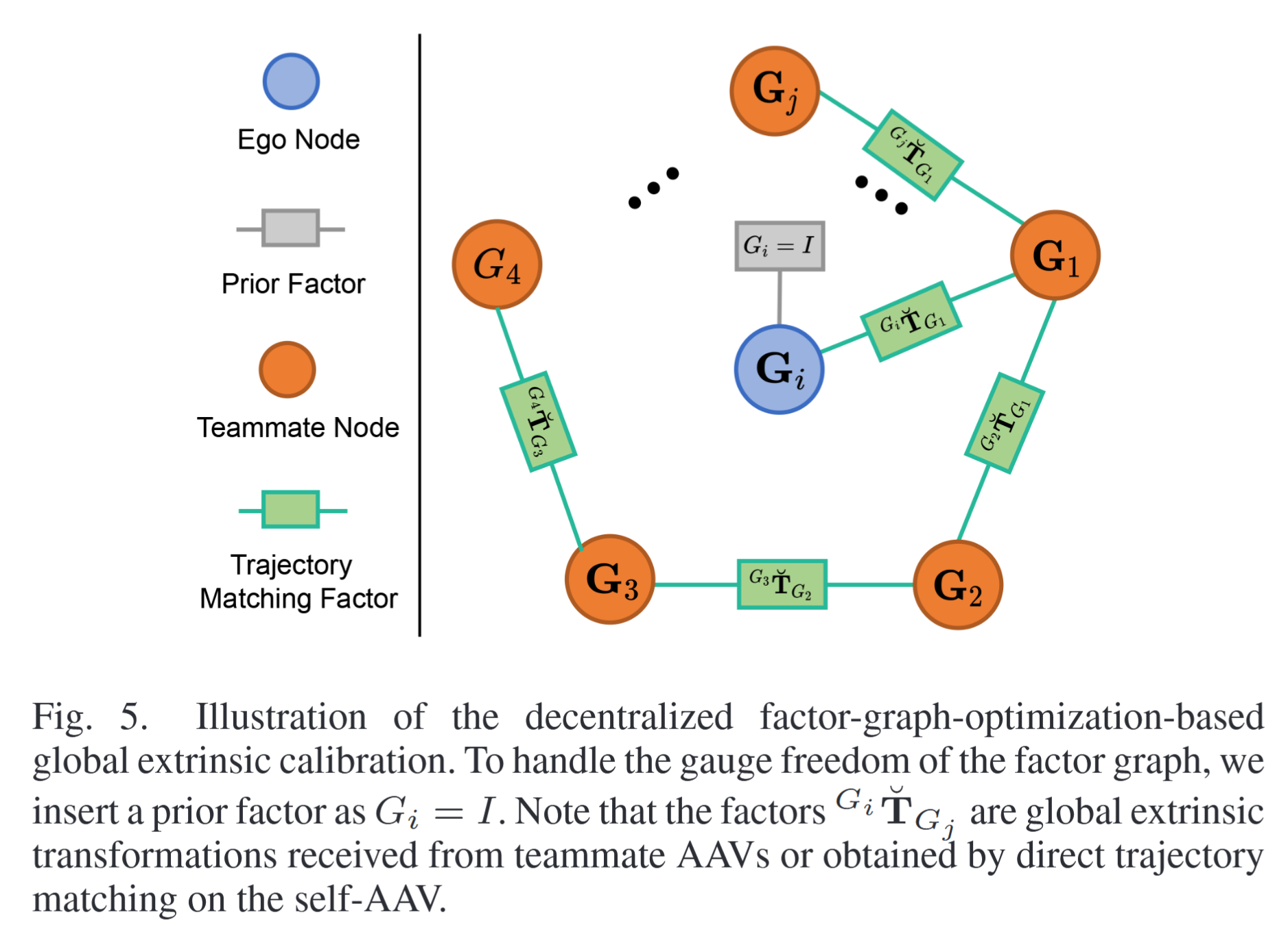

外参初始化因子图

IV-B 只能处理一种情况：AAV $i$ 在自己的 LiDAR 中直接看到了 AAV $j$，并通过 trajectory matching 得到：

\[{}^{G_i}\breve{\mathbf{T}}_{G_j}\]

但真实集群中，AAV $i$ 不一定能看到所有队友。比如 AAV $i$ 只看到 AAV $k$，AAV $k$ 看到了 AAV $j$，那么 AAV $i$ 仍然希望得到：

\[{}^{G_i}\mathbf{T}_{G_j}\]

前序 Swarm-LIO 主要依赖直接 trajectory matching，因此当集群规模变大时，需要更多 AAV 分别飞行、互相进入 FoV。Swarm-LIO2 的重要改进就是引入 factor graph optimization，将不同 AAV 之间已经标定出来的 pairwise extrinsic 共享出来，并图优化推断未直接观测队友的 global extrinsic。论文也把这一点作为相比 Swarm-LIO 的关键扩展，并指出初始化飞行次数可以从 $O(N)$ 降到 $O(1)$。

基本思想：global frame 作为图节点，pairwise extrinsic 作为边

在 Swarm-LIO2 中，每架 AAV 都会维护一个 factor graph。

图中的节点是各个 AAV 的 global reference frame：

\[G_1, G_2, \cdots, G_N\]

图中的边是已经得到的 pairwise global extrinsic measurement：

\[{}^{G_k}\breve{\mathbf{T}}_{G_l}\]

这些边可能来自：

本机直接 trajectory matching 得到；
网络中其他 AAV 发送过来的 pairwise extrinsic。

例如：

AAV $i$ 直接看到 AAV $k$，得到 ${}^{G_i}\breve{\mathbf{T}}_{G_k}$；
AAV $k$ 直接看到 AAV $j$，得到 ${}^{G_k}\breve{\mathbf{T}}_{G_j}$；
通过 factor graph，AAV $i$ 可以推断 ${}^{G_i}\mathbf{T}_{G_j}$。

Factor graph 的数学形式：

为了写成优化问题，我们给每个 global frame $G_k$ 分配一个待优化变量：

\[\mathbf{X}_k \in SE(3)\]

为了消除 gauge freedom，需要固定本机的 global frame。对于 AAV $i$ 来说，令：

\[\mathbf{X}_i = I\]

这对应论文 Fig. 5 中给 self frame 加一个 prior factor。论文也明确说，为了处理 factor graph 的 gauge freedom，会插入 prior factor $G_i = I$。

对于任意一条边 $(k,l)$，测量为：

\[\mathbf{Z}_{kl} = {}^{G_k}\breve{\mathbf{T}}_{G_l}\]

根据论文的 frame notation，节点之间预测的相对变换可以写成：

\[\hat{\mathbf{Z}}_{kl} = \mathbf{X}_k\mathbf{X}_l^{-1}\]

于是该边的 $SE(3)$ residual 可以写为：

\[\mathbf{e}_{kl} = \mathrm{Log} \left( \mathbf{Z}_{kl}^{-1}\hat{\mathbf{Z}}_{kl} \right) = \mathrm{Log} \left( \left( {}^{G_k}\breve{\mathbf{T}}_{G_l} \right)^{-1} \mathbf{X}_k\mathbf{X}_l^{-1} \right)\]

其中：

\[\mathrm{Log}: SE(3) \rightarrow se(3)\]

把 $SE(3)$ 上的误差映射到 6 维李代数向量：

\[\mathbf{e}_{kl} \in \mathbb{R}^6\]

因此 factor graph optimization 可以写成：

\[\min_{\{\mathbf{X}_k\}} \sum_{(k,l)\in \mathcal{E}} \left\| \mathbf{e}_{kl} \right\|^2_{\Omega_{kl}}\]

也就是：

\[\min_{\{\mathbf{X}_k\}} \sum_{(k,l)\in \mathcal{E}} \left\| \mathrm{Log} \left( \left( {}^{G_k}\breve{\mathbf{T}}_{G_l} \right)^{-1} \mathbf{X}_k\mathbf{X}_l^{-1} \right) \right\|^2_{\Omega_{kl}}\]

subject to:

\[\mathbf{X}_i = I\]

这里 $\Omega_{kl}$ 是信息矩阵。如果实现里不强调不同边的置信度，也可以理解为统一权重。

优化结束后，AAV $i$ 想要的 global extrinsic 是：

\[{}^{G_i}\hat{\mathbf{T}}_{G_j} = G_iG_j^{-1}\]

论文中也是这样写的：固定 self-AAV 的 global frame $G_i$ 后，可以由优化结果推导出每个 teammate 相对 self-AAV 的 global extrinsic：

\[{}^{G_i}\hat{\mathbf{T}}_{G_j} = G_iG_j^{-1}\]

这个结果既可以用于直接观测到的 teammate，也可以用于未直接观测到但在图中连通的 teammate。

3.3 分布式状态估计

这一部分涉及内容很多，在这里我先给一个总结：

Swarm-LIO2 使用的是流形上的误差状态迭代卡尔曼滤波。它并不是直接在欧氏空间中对完整状态做普通加法更新，而是维护一个位于流形上的名义状态 $\hat{x}$，同时用误差状态 $\delta x = x \boxminus \hat{x}$ 描述真实状态相对于名义状态的局部小扰动。对于旋转 $R \in SO(3)$，误差写成 $R = \hat{R}\mathrm{Exp}(\delta \theta)$，因此滤波器只需要在三维小角度误差 $\delta \theta$ 上做线性化和协方差传播，而不会破坏旋转矩阵约束，也避免了对 9 个冗余旋转矩阵元素直接求导。协方差 $P$ 描述的是误差状态的不确定性，例如旋转部分的协方差描述的是 $\delta \theta$ 的不确定性，而不是旋转矩阵 $R$ 本身的协方差。

在状态预测阶段，Swarm-LIO2 采用 IKFoM 的 canonical form:

\[x_{i,\tau+1} = x_{i,\tau} \boxplus \left( \Delta t_\tau f_i(x_{i,\tau},u_{i,\tau},w_{i,\tau}) \right)\]

这里的 $\Delta t_\tau f_i$ 是由 IMU 动力学产生的状态传播增量，而不是误差状态。实际预测名义状态时令过程噪声为零：

\[\hat{x}_{i,\tau+1} = \hat{x}_{i,\tau} \boxplus \left( \Delta t_\tau f_i(\hat{x}_{i,\tau},u_{i,\tau},0) \right)\]

然后通过定义真实状态与名义状态之间的误差 $\delta x = x \boxminus \hat{x}$，推导误差传播函数，并在 $\delta x = 0, w = 0$ 附近线性化得到：

\[\delta x_{\tau+1} \approx F_x\delta x_\tau + F_w w_\tau\]

从而传播协方差：

\[P_{\tau+1} = F_x P_\tau F_x^T + F_w Q F_w^T\]

在测量更新阶段，LiDAR 点云残差、active mutual observation 和 passive mutual observation 都被线性化为：

\[r \approx H\delta x + Dv\]

prediction prior 和 measurement residual 共同构成 MAP 问题，求解得到误差修正量 $\widehat{\delta x}$，再通过 $\hat{x} \leftarrow \hat{x} \boxplus \widehat{\delta x}$ 注入名义状态。由于该过程是 iterated 的，系统会在更新后的名义状态附近重新线性化测量模型，从而减小非线性测量带来的线性化误差。

这是一个总体的描述，如果是第一次阅读可能会感觉很绕，所以接下来详细拆解一下这其中的原理，首先明确一些概念

ESIKF 中的“误差状态”到底是什么：

Swarm-LIO2 是建立在 IKFoM / on-manifold IESKF 和 FAST-LIO2 之上的。IKFoM 论文的核心思想是：机器人状态往往不在普通欧氏空间里，而是在 manifold 上，比如旋转 $SO(3)$。因此不能像普通 Kalman Filter 那样简单写：

\[x \leftarrow x + \delta x\]

因为旋转矩阵 $R \in SO(3)$ 直接相加后不再是合法旋转矩阵。IKFoM 通过 $\boxplus / \boxminus$ 操作把 manifold 上的状态和局部欧氏误差联系起来；它强调 error-state system 是 minimal parameterization，并且 manifold constraints 可以和系统行为分解耦。

对于 Swarm-LIO2 中文种复合状态：

\[\mathbf{x}_i = \left[ {}^{G_i}\mathbf{R}_{b_i}, {}^{G_i}\mathbf{p}_{b_i}, {}^{G_i}\mathbf{v}_{b_i}, \mathbf{b}_{g_i}, \mathbf{b}_{a_i}, {}^{G_i}\mathbf{g}, \cdots, {}^{G_i}\mathbf{R}_{G_j}, {}^{G_i}\mathbf{p}_{G_j}, \cdots \right]\]

它的状态空间是：

\[\mathcal{M} = SO(3) \times \mathbb{R}^{15} \times \cdots \times SO(3) \times \mathbb{R}^3\]

论文也明确给出状态维度为：

\[\dim(\mathcal{M}) = 18 + 6(N - 1)\]

其中 18 是本机 ego state 的误差维度，后面每个队友增加 6 维 global extrinsic 误差。

对于一个简单的状态块：

\[x = (R, a) \in SO(3) \times \mathbb{R}^n\]

定义：

\[x \boxplus \delta x = \begin{bmatrix} R \\ a \end{bmatrix} \boxplus \begin{bmatrix} \delta \theta \\ \delta a \end{bmatrix} = \begin{bmatrix} R\mathrm{Exp}(\delta \theta) \\ a + \delta a \end{bmatrix}\]

反过来：

\[x_1 \boxminus x_2 = \begin{bmatrix} R_1 \\ a_1 \end{bmatrix} \boxminus \begin{bmatrix} R_2 \\ a_2 \end{bmatrix} = \begin{bmatrix} \mathrm{Log}(R_2^T R_1) \\ a_1 - a_2 \end{bmatrix}\]

所以误差状态不是原始状态本身，而是：

\[\delta x = x \boxminus \hat{x}\]

其中：

$x$：真实状态；
$\hat{x}$：当前估计状态；
$\delta x$：真实状态相对于当前估计状态的“小扰动”。

对于旋转部分：

\[R = \hat{R}\mathrm{Exp}(\delta \theta)\]

也就是说，滤波器不是直接估计 $R$，而是估计一个小角度误差 $\delta \theta \in \mathbb{R}^3$。更新结束后再把它“加回” manifold：

\[\bar{x} = \hat{x} \boxplus \widehat{\delta x}\]

这就是：

\[R = \hat{R}\mathrm{Exp}(\delta \theta)\]

和普通 KF/EKF 相比，ESIKF 好在哪里？

普通 EKF 通常把整个状态当成欧氏向量：

\[x_{k+1}=f(x_k,u_k,w_k), \qquad x \leftarrow x+\Delta x\]

但对 $SO(3)$ 这种旋转状态，这样有三个问题：

第一，直接加法会破坏 manifold 约束。比如 $R+\Delta R$ 不一定仍然是旋转矩阵。

第二，如果用欧拉角，会有奇异性；如果用四元数，会有单位范数约束和冗余参数。

第三，高维系统里手推 Jacobian 很容易错。Swarm-LIO2 的状态不仅有本机 pose、velocity、bias、gravity，还包括多个 global extrinsic，状态维度随队友数量变大。

ESIKF 的好处是：

\[\text{nominal state 在 manifold 上传播，error state 在线性空间中滤波。}\]

所以：

$R$ 始终通过 $\mathrm{Exp}$ 更新，保持在 $SO(3)$ 上；
协方差 $P$ 只描述局部误差 $\delta x$，维度最小；
Kalman update 仍然可以在欧氏误差空间中使用；
每次迭代都在当前状态附近重新线性化，降低非线性测量的线性化误差。

这也是为什么 Swarm-LIO2 说它在 ESIKF framework 中融合 LiDAR、IMU 和 mutual observation。

预测步

预测步一般分成状态预测-误差状态传播-协方差传播

Swarm-LIO2中的状态转移模型可以写为：

\[\mathbf{x}_{i,\tau+1} = \mathbf{x}_{i,\tau} \boxplus \left( \Delta t_{\tau} \mathbf{f}_{i} \left( \mathbf{x}_{i,\tau}, \mathbf{u}_{i,\tau}, \mathbf{w}_{i,\tau} \right) \right)\]

其中，$\mathbf{x}{i,\tau}$ 表示第 $i$ 个机器人在时刻 $\tau$ 的状态，$\mathbf{u}{i,\tau}$ 表示输入量，$\mathbf{w}{i,\tau}$ 表示过程噪声，$\mathbf{f}_i(\cdot)$ 表示系统动力学模型，$\Delta t{\tau}$ 表示离散时间间隔，$\boxplus$ 表示流形上的状态更新操作。

对于 AAV $i$，状态为：

\[\mathbf{x}_i = \left[ {}^{G_i}\mathbf{R}_{b_i}^{T}, {}^{G_i}\mathbf{p}_{b_i}^{T}, {}^{G_i}\mathbf{v}_{b_i}^{T}, \mathbf{b}_{g_i}^{T}, \mathbf{b}_{a_i}^{T}, {}^{G_i}\mathbf{g}^{T}, \cdots, {}^{G_i}\mathbf{R}_{G_j}^{T}, {}^{G_i}\mathbf{p}_{G_j}^{T}, \cdots \right]^T\]

其中：

${}^{G_i}\mathbf{R}_{b_i}$：本机 body 到本机 global frame 的旋转；
${}^{G_i}\mathbf{p}_{b_i}$：本机位置；
${}^{G_i}\mathbf{v}_{b_i}$：本机速度；
$\mathbf{b}{g_i}, \mathbf{b}{a_i}$：陀螺仪和加速度计 bias；
${}^{G_i}\mathbf{g}$：本机 global frame 下的重力向量；
${}^{G_i}\mathbf{R}{G_j}, {}^{G_i}\mathbf{p}{G_j}$：队友 $j$ 的 global frame 到本机 global frame 的外参。

论文中 process noise 和输入为：

\[\mathbf{w}_i = \left[ \mathbf{n}_{g_i}^{T}, \mathbf{n}_{a_i}^{T}, \mathbf{n}_{b_{g_i}}^{T}, \mathbf{n}_{b_{a_i}}^{T} \right]^T\] \[\mathbf{u}_i = \left[ \boldsymbol{\omega}_{m_i}^{T}, \mathbf{a}_{m_i}^{T} \right]^T\]

也就是 IMU 角速度、加速度输入，以及对应测量噪声和 bias random walk noise。

状态转移方程：

\[\mathbf{f}_i \triangleq \begin{bmatrix} \boldsymbol{\omega}_{m_i} - \mathbf{b}_{g_i} - \mathbf{n}_{g_i} \\[4pt] {}^{G_i}\mathbf{v}_{b_i} + \frac{1}{2} \left( {}^{G_i}\mathbf{R}_{b_i} \left( \mathbf{a}_{m_i} - \mathbf{b}_{a_i} - \mathbf{n}_{a_i} \right) + {}^{G_i}\mathbf{g} \right) \Delta t_{\tau} \\[4pt] {}^{G_i}\mathbf{R}_{b_i} \left( \mathbf{a}_{m_i} - \mathbf{b}_{a_i} - \mathbf{n}_{a_i} \right) + {}^{G_i}\mathbf{g} \\[4pt] \mathbf{n}_{b_{g_i}} \\[4pt] \mathbf{n}_{b_{a_i}} \\[4pt] \mathbf{0}_{3 \times 1} \\[4pt] \vdots \\[4pt] \mathbf{0}_{3 \times 1} \\[4pt] \mathbf{0}_{3 \times 1} \\[4pt] \vdots \end{bmatrix}\]

首先是名义状态预测： IMU 运动模型

预测时令 process noise 为零：

\[\hat{\mathbf{x}}_{i,\tau+1} = \hat{\mathbf{x}}_{i,\tau} \boxplus \left( \Delta t_{\tau} f_i(\hat{\mathbf{x}}_{i,\tau},\mathbf{u}_{i,\tau},0) \right)\]

记：

\[\hat{\omega}=\omega_m-\hat{b}_g\] \[\hat{a}=a_m-\hat{b}_a\]

真实 IMU 模型是：

\[\omega=\omega_m-b_g-n_g\] \[a=a_m-b_a-n_a\]

连续时间模型可以理解为：

\[\dot{R}=R[\omega]_{\times}\] \[\dot{p}=v\] \[\dot{v}=Ra+g\] \[\dot{b}_g=n_{b_g}, \qquad \dot{b}_a=n_{b_a}\] \[\dot{g}=0\] \[{}^{G_i}\dot{R}_{G_j}=0, \qquad {}^{G_i}\dot{p}_{G_j}=0\]

也就是说，global extrinsic 在预测阶段被认为是常量，主要靠后续 measurement update 修正。

离散化后：

\[{}^{G_i}\hat{R}_{b_i,k+1} = {}^{G_i}\hat{R}_{b_i,k} \mathrm{Exp} \left( (\omega_m-\hat{b}_g)\Delta t \right)\] \[{}^{G_i}\hat{p}_{b_i,k+1} = {}^{G_i}\hat{p}_{b_i,k} + {}^{G_i}\hat{v}_{b_i,k}\Delta t + \frac{1}{2} \left( {}^{G_i}\hat{R}_{b_i,k}(a_m-\hat{b}_a) + {}^{G_i}\hat{g} \right) \Delta t^2\] \[{}^{G_i}\hat{v}_{b_i,k+1} = {}^{G_i}\hat{v}_{b_i,k} + \left( {}^{G_i}\hat{R}_{b_i,k}(a_m-\hat{b}_a) + {}^{G_i}\hat{g} \right) \Delta t\] \[\hat{b}_{g,k+1}=\hat{b}_{g,k}\] \[\hat{b}_{a,k+1}=\hat{b}_{a,k}\] \[{}^{G_i}\hat{g}_{k+1} = {}^{G_i}\hat{g}_{k}\] \[{}^{G_i}\hat{T}_{G_j,k+1} = {}^{G_i}\hat{T}_{G_j,k}\]

也就是说我们先用零噪声模型预测一个名义状态，然后推导真实状态相对于该名义状态的误差如何传播，并传播协方差；等 LiDAR 和 mutual observation 测量到来后，再通过 ESIKF update 求解误差修正量，并将该误差修正量注入名义状态。

误差状态传播

不直接传播 $\hat{x}$ 的协方差，而是传播：

\[\delta x_k = x_k \boxminus \hat{x}_k\]

对于 Swarm-LIO2，我们令误差状态顺序为：

\[\delta x = \left[ \delta \theta^T, \delta p^T, \delta v^T, \delta b_g^T, \delta b_a^T, \delta g^T, \cdots, \delta \theta_{G_j}^T, \delta p_{G_j}^T, \cdots \right]^T\]

其中：

\[R=\hat{R}\mathrm{Exp}(\delta \theta)\] \[p=\hat{p}+\delta p\] \[v=\hat{v}+\delta v\] \[b_g=\hat{b}_g+\delta b_g\] \[b_a=\hat{b}_a+\delta b_a\] \[g=\hat{g}+\delta g\] \[{}^{G_i}R_{G_j} = {}^{G_i}\hat{R}_{G_j} \mathrm{Exp}(\delta \theta_{G_j})\] \[{}^{G_i}p_{G_j} = {}^{G_i}\hat{p}_{G_j} + \delta p_{G_j}\]

ESIKF 的线性化目标是得到：

\[\delta x_{k+1} \approx F_x\delta x_k+F_w w_k\]

然后协方差传播为：

\[P_{k+1} = F_xP_kF_x^T+F_wQF_w^T\]

下面给出两个比较难以推导的例子参考：

旋转误差传播推导

真实旋转传播：

\[R_{k+1} = R_k\mathrm{Exp} \left( (\omega_m-b_g-n_g)\Delta t \right)\]

代入误差形式：

\[R_k=\hat{R}_k\mathrm{Exp}(\delta \theta_k)\] \[b_g=\hat{b}_g+\delta b_g\]

得到：

\[R_{k+1} = \hat{R}_k \mathrm{Exp}(\delta \theta_k) \mathrm{Exp} \left( (\hat{\omega}-\delta b_g-n_g)\Delta t \right)\]

其中：

\[\hat{\omega}=\omega_m-\hat{b}_g\]

名义预测为：

\[\hat{R}_{k+1} = \hat{R}_k \mathrm{Exp}(\hat{\omega}\Delta t)\]

误差定义：

\[R_{k+1} = \hat{R}_{k+1} \mathrm{Exp}(\delta \theta_{k+1})\]

所以：

\[\hat{R}_k \mathrm{Exp}(\hat{\omega}\Delta t) \mathrm{Exp}(\delta \theta_{k+1}) = \hat{R}_k \mathrm{Exp}(\delta \theta_k) \mathrm{Exp} \left( (\hat{\omega}-\delta b_g-n_g)\Delta t \right)\]

左右同乘 $\hat{R}_k^{-1}$，得到：

\[\mathrm{Exp}(\hat{\omega}\Delta t) \mathrm{Exp}(\delta \theta_{k+1}) = \mathrm{Exp}(\delta \theta_k) \mathrm{Exp} \left( (\hat{\omega}-\delta b_g-n_g)\Delta t \right)\]

移项：

\[\mathrm{Exp}(\delta \theta_{k+1}) = \mathrm{Exp}(-\hat{\omega}\Delta t) \mathrm{Exp}(\delta \theta_k) \mathrm{Exp} \left( (\hat{\omega}-\delta b_g-n_g)\Delta t \right)\]

接下来使用右雅可比近似：

\[\mathrm{Exp}\left((\hat{\omega}-\delta b_g-n_g)\Delta t\right) \approx \mathrm{Exp}(\hat{\omega}\Delta t) \mathrm{Exp}\left( -J_r(\hat{\omega}\Delta t)(\delta b_g+n_g)\Delta t \right)\]

代入后：

\[\mathrm{Exp}(\delta\theta_{k+1}) \approx \mathrm{Exp}(-\hat{\omega}\Delta t) \mathrm{Exp}(\delta\theta_k) \mathrm{Exp}(\hat{\omega}\Delta t) \mathrm{Exp}\left( -J_r(\hat{\omega}\Delta t)(\delta b_g+n_g)\Delta t \right)\]

用 BCH 一阶近似，得到：

\[\delta\theta_{k+1} \approx \mathrm{Exp}(-\hat{\omega}\Delta t)\delta\theta_k - J_r(\hat{\omega}\Delta t)\delta b_g\Delta t - J_r(\hat{\omega}\Delta t)n_g\Delta t\]

这正是你手写图第一部分推导的内容。

如果 IMU 频率很高，$\Delta t$ 很小，则：

\[J_r(\hat{\omega}\Delta t)\approx I\] \[\mathrm{Exp}(-\hat{\omega}\Delta t) \approx I-[\hat{\omega}]\Delta t\]

位置误差传播推导

真实位置传播：

\[p_{k+1} = p_k+v_k\Delta t + \frac{1}{2} \left( R_k(a_m-b_a-n_a)+g \right) \Delta t^2\]

代入：

\[p_k=\hat{p}_k+\delta p_k\] \[v_k=\hat{v}_k+\delta v_k\] \[R_k=\hat{R}_k\mathrm{Exp}(\delta\theta_k)\] \[b_a=\hat{b}_a+\delta b_a\] \[g=\hat{g}+\delta g\]

记：

\[\hat{a}=a_m-\hat{b}_a\]

则：

\[a_m-b_a-n_a = \hat{a}-\delta b_a-n_a\]

于是：

\[R_k(a_m-b_a-n_a) = \hat{R}_k \mathrm{Exp}(\delta\theta_k) (\hat{a}-\delta b_a-n_a)\]

一阶近似：

\[\mathrm{Exp}(\delta\theta_k)\hat{a} \approx \hat{a}+\delta\theta_k\times\hat{a} = \hat{a}-[\hat{a}]_{\times}\delta\theta_k\]

忽略二阶小量 $\delta\theta\delta b_a、\delta\theta n_a$，得：

\[R_k(a_m-b_a-n_a) \approx \hat{R}_k\hat{a} - \hat{R}_k[\hat{a}]_{\times}\delta\theta_k - \hat{R}_k\delta b_a - \hat{R}_k n_a\]

名义位置预测：

\[\hat{p}_{k+1} = \hat{p}_k+\hat{v}_k\Delta t + \frac{1}{2} \left( \hat{R}_k\hat{a}+\hat{g} \right) \Delta t^2\]

因此真实减名义：

\[\delta p_{k+1} = \delta p_k + \delta v_k\Delta t - \frac{1}{2} \hat{R}_k[\hat{a}]_{\times}\delta\theta_k\Delta t^2 - \frac{1}{2} \hat{R}_k\delta b_a\Delta t^2 + \frac{1}{2} \delta g\Delta t^2 - \frac{1}{2} \hat{R}_k n_a\Delta t^2\]

最后我们求得误差状态转移矩阵为：

\[F_x = \begin{bmatrix} \mathrm{Exp}(-\hat{\omega}\Delta t) & 0 & 0 & -J_r\Delta t & 0 & 0 & 0 \\ -\frac{1}{2}\hat{R}[\hat{a}]_{\times}\Delta t^2 & I & I\Delta t & 0 & -\frac{1}{2}\hat{R}\Delta t^2 & \frac{1}{2}I\Delta t^2 & 0 \\ -\hat{R}[\hat{a}]_{\times}\Delta t & 0 & I & 0 & -\hat{R}\Delta t & I\Delta t & 0 \\ 0 & 0 & 0 & I & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & I & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & I & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & I_{6K} \end{bmatrix}\]

噪声向量：

\[w = \left[ n_g, n_a, n_{b_g}, n_{b_a} \right]^T\]

对应噪声雅可比：

\[F_w = \begin{bmatrix} -J_r\Delta t & 0 & 0 & 0 \\ 0 & -\frac{1}{2}\hat{R}\Delta t^2 & 0 & 0 \\ 0 & -\hat{R}\Delta t & 0 & 0 \\ 0 & 0 & I\Delta t & 0 \\ 0 & 0 & 0 & I\Delta t \\ 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 \end{bmatrix}\]

于是协方差预测：

\[P_{k+1} = F_xP_kF_x^T + F_wQF_w^T\]

更新步：Error-State Iterative State Update

解释 LiDAR 点云、主动互观测、被动互观测如何被统一建模为测量残差，并进入 ESIKF 更新。

在每一帧 LiDAR scan 结束时刻 $t_{i,k}$，AAV $i$ 已经通过 IMU prediction 得到预测名义状态和预测协方差：

\[\hat{\mathbf{x}}_{i,k}, \qquad \hat{\mathbf{P}}_{i,k}\]

更新步的任务是利用当前 LiDAR 点云测量、主动互观测和被动互观测，对预测状态进行修正。需要注意的是，ESIKF 更新步并不是直接求解完整状态，而是在当前名义状态附近求解一个误差状态修正量：

\[\delta \mathbf{x} = \mathbf{x} \boxminus \hat{\mathbf{x}}\]

然后通过 manifold 上的加法将该误差注入名义状态：

\[\hat{\mathbf{x}} \leftarrow \hat{\mathbf{x}} \boxplus \delta \mathbf{x}\]

测量建模：Modeling of Measurements

通用测量模型写为：

\[\mathbf{y}_{k} = \mathbf{h}(\mathbf{x}_{k},\mathbf{v}_{k}) \tag{8}\]

其中：

$\mathbf{y}_{k}$ 是实际测量；
$\mathbf{x}_{k}$ 是系统真实状态；
$\mathbf{v}_{k}$ 是测量噪声；
$\mathbf{h}(\cdot)$ 是非线性测量函数。

Swarm-LIO2 的更新步中，测量主要包括三类：

LiDAR 点云测量；
主动互观测 active mutual observation；
被动互观测 passive mutual observation。

LiDAR 点云测量

FAST-LIO2 中，LiDAR scan 经过 IMU back-propagation / motion compensation 后，scan 内的点可以近似看成在 scan end time 同时采样。随后系统将 raw points 直接注册到地图中的局部平面上。

对于 Swarm-LIO2 中 AAV $i$ 的第 $n$ 个去畸变 LiDAR 点，设其在当前 body frame $b_i$ 下为：

\[{}^{b_i}\mathbf{p}_{n}\]

该点的测量噪声为：

\[\mathbf{n}_{p,n}\]

地图中与该点匹配的局部平面法向量为：

\[\mathbf{u}_{n}\]

平面上一点为：

\[{}^{G_i}\mathbf{q}_{n}\]

如果当前状态正确，则真实 LiDAR 点投影到 $G_i$ 后应该落在该局部平面上。因此点到平面的隐式测量模型为：

\[0 = \underbrace{ \mathbf{u}_{n}^{T} \left( {}^{G_i}\mathbf{T}_{b_i} \circ \left( {}^{b_i}\mathbf{p}_{n} + \mathbf{n}_{p,n} \right) - {}^{G_i}\mathbf{q}_{n} \right) }_{\mathbf{h}_{p,n}(\mathbf{x}_i,\mathbf{n}_{p,n})} \tag{9}\]

其中刚体变换作用定义为：

\[{}^{G_i}\mathbf{T}_{b_i}\circ \mathbf{p} = {}^{G_i}\mathbf{R}_{b_i}\mathbf{p} + {}^{G_i}\mathbf{p}_{b_i}\]

因此点云测量函数可以展开为：

\[\mathbf{h}_{p,n}(\mathbf{x}_i,\mathbf{n}_{p,n}) = \mathbf{u}_{n}^{T} \left( {}^{G_i}\mathbf{R}_{b_i} \left( {}^{b_i}\mathbf{p}_{n} + \mathbf{n}_{p,n} \right) + {}^{G_i}\mathbf{p}_{b_i} - {}^{G_i}\mathbf{q}_{n} \right)\]

忽略噪声时，在当前迭代点 $\tilde{\mathbf{x}}^{\kappa}$ 处的 LiDAR 点云残差为：

\[\mathbf{r}_{p,n}^{\kappa} = 0 - \mathbf{h}_{p,n} \left( \tilde{\mathbf{x}}^{\kappa}, 0 \right)\]

这个点到平面残差直接约束的是 AAV $i$ 的 ego pose：

\[{}^{G_i}\mathbf{R}_{b_i}, \qquad {}^{G_i}\mathbf{p}_{b_i}\]

LiDAR 点云残差的线性化

为了说明该残差如何进入 ESIKF，我们对点云测量模型进行一阶线性化。

令当前名义旋转和位置为：

\[\tilde{\mathbf{R}}, \qquad \tilde{\mathbf{p}}\]

真实状态可以写成名义状态加误差状态：

\[\mathbf{R} = \tilde{\mathbf{R}} \mathrm{Exp}(\delta \boldsymbol{\theta})\] \[\mathbf{p} = \tilde{\mathbf{p}} + \delta \mathbf{p}\]

忽略噪声时，测量函数的一阶变化为：

\[\delta \mathbf{h}_{p,n} = \mathbf{u}_{n}^{T} \left( \tilde{\mathbf{R}} \mathrm{Exp}(\delta \boldsymbol{\theta}) {}^{b_i}\mathbf{p}_{n} + \tilde{\mathbf{p}} + \delta \mathbf{p} - {}^{G_i}\mathbf{q}_{n} \right) - \mathbf{u}_{n}^{T} \left( \tilde{\mathbf{R}} {}^{b_i}\mathbf{p}_{n} + \tilde{\mathbf{p}} - {}^{G_i}\mathbf{q}_{n} \right)\]

利用小角度近似：

\[\mathrm{Exp}(\delta \boldsymbol{\theta})\mathbf{p} \approx \mathbf{p} + \delta \boldsymbol{\theta}\times \mathbf{p} = \mathbf{p} - [\mathbf{p}]_{\times} \delta \boldsymbol{\theta}\]

得到：

\[\delta \mathbf{h}_{p,n} \approx - \mathbf{u}_{n}^{T} \tilde{\mathbf{R}} [ {}^{b_i}\mathbf{p}_{n} ]_{\times} \delta \boldsymbol{\theta} + \mathbf{u}_{n}^{T} \delta \mathbf{p}\]

因此，第 $n$ 个 LiDAR 点到平面残差关于 ego pose 误差的 Jacobian 为：

\[\mathbf{H}_{p,n} = \left[ - \mathbf{u}_{n}^{T} \tilde{\mathbf{R}} [ {}^{b_i}\mathbf{p}_{n} ]_{\times} \quad \mathbf{u}_{n}^{T} \quad \mathbf{0} \quad \cdots \right]\]

该形式也正是后续 LiDAR degeneration evaluation 中使用的 pose Jacobian。

主动互观测：Active Mutual Observation

主动互观测指的是：AAV $i$ 用自己的 LiDAR 观测到队友 AAV $j$。

设 AAV $i$ 在当前 body frame $b_i$ 下观测到 AAV $j$ 的质心位置为：

\[{}^{b_i}\breve{\mathbf{p}}_{b_j}\]

AAV $j$ 通过网络发送自己的位置估计：

\[{}^{G_j}\breve{\mathbf{p}}_{b_j}\]

该位置是在 $j$ 自己的 global frame $G_j$ 下表达的。AAV $i$ 若要预测队友 $j$ 在自己 body frame $b_i$ 下的位置，需要经过两个变换：

用 global extrinsic ${}^{G_i}\mathbf{T}_{G_j}$ 将队友位置从 $G_j$ 变换到 $G_i$；
再用 ${}^{G_i}\mathbf{T}_{b_i}^{-1}$ 将其从 $G_i$ 变换到本机 body frame $b_i$。

因此主动互观测模型为：

\[{}^{b_i}\breve{\mathbf{p}}_{b_j} = \underbrace{ \left( {}^{G_i}\mathbf{T}_{b_i}^{-1} {}^{G_i}\mathbf{T}_{G_j} \right) \circ \left( {}^{G_j}\breve{\mathbf{p}}_{b_j} + \mathbf{n}_{p_j} \right) + \mathbf{n}_{ao,ij} }_{\mathbf{h}_{ao,ij}(\mathbf{x}_i,\mathbf{n}_{p_j},\mathbf{n}_{ao,ij})} \tag{11}\]

其中：

$\mathbf{n}_{p_j}$ 表示队友 $j$ 广播位置估计的不确定性；
$\mathbf{n}_{ao,ij}$ 表示 AAV $i$ 对 AAV $j$ 的主动观测噪声。

忽略噪声时，主动互观测的预测值为：

\[\mathbf{h}_{ao,ij}(\mathbf{x}_i,0,0) = \left( {}^{G_i}\mathbf{T}_{b_i}^{-1} {}^{G_i}\mathbf{T}_{G_j} \right) \circ {}^{G_j}\breve{\mathbf{p}}_{b_j}\]

对应残差为：

\[\mathbf{r}_{ao,ij}^{\kappa} = {}^{b_i}\breve{\mathbf{p}}_{b_j} - \mathbf{h}_{ao,ij} \left( \tilde{\mathbf{x}}^{\kappa}, 0, 0 \right)\]

主动互观测同时约束：

\[{}^{G_i}\mathbf{T}_{b_i} \quad \text{and} \quad {}^{G_i}\mathbf{T}_{G_j}\]

也就是说，它既会影响本机 ego pose，也会影响本机与队友 $j$ 的 global extrinsic refinement。

被动互观测：Passive Mutual Observation

被动互观测指的是：AAV $j$ 用自己的 LiDAR 观测到了 AAV $i$，然后将该观测通过网络发送给 AAV $i$。

设 AAV $j$ 在自己的 body frame $b_j$ 下观测到 AAV $i$ 的位置为：

\[{}^{b_j}\breve{\mathbf{p}}_{b_i}\]

AAV $i$ 接收到该观测后，需要利用队友 $j$ 发送的位姿估计：

\[{}^{G_j}\breve{\mathbf{T}}_{b_j}\]

以及本机状态中的 global extrinsic：

\[{}^{G_i}\mathbf{T}_{G_j}\]

预测 AAV $i$ 在 AAV $j$ 的 body frame $b_j$ 下应该出现的位置。被动互观测模型为：

\[{}^{b_j}\breve{\mathbf{p}}_{b_i} = \underbrace{ \left[ \left( {}^{G_j}\breve{\mathbf{T}}_{b_j} \boxplus \mathbf{n}_{T_j} \right)^{-1} {}^{G_i}\mathbf{T}_{G_j}^{-1} \right] \circ {}^{G_i}\mathbf{p}_{b_i} + \mathbf{n}_{po,ij} }_{\mathbf{h}_{po,ij}(\mathbf{x}_i,\mathbf{n}_{T_j},\mathbf{n}_{po,ij})} \tag{13}\]

其中：

$\mathbf{n}_{T_j}$ 表示队友 $j$ 发送的 ego pose 估计不确定性；
$\mathbf{n}_{po,ij}$ 表示 AAV $j$ 对 AAV $i$ 的被动观测噪声。

忽略噪声时，被动互观测的预测值为：

\[\mathbf{h}_{po,ij}(\mathbf{x}_i,0,0) = \left[ \left( {}^{G_j}\breve{\mathbf{T}}_{b_j} \right)^{-1} {}^{G_i}\mathbf{T}_{G_j}^{-1} \right] \circ {}^{G_i}\mathbf{p}_{b_i}\]

对应残差为：

\[\mathbf{r}_{po,ij}^{\kappa} = {}^{b_j}\breve{\mathbf{p}}_{b_i} - \mathbf{h}_{po,ij} \left( \tilde{\mathbf{x}}^{\kappa}, 0, 0 \right)\]

被动互观测主要约束：

\[{}^{G_i}\mathbf{p}_{b_i}, \qquad {}^{G_i}\mathbf{T}_{G_j}\]

如果考虑时间补偿，它还会通过补偿项进一步涉及本机速度：

\[{}^{G_i}\mathbf{v}_{b_i}\]

统一测量方程

将所有 LiDAR 点云测量、主动互观测、被动互观测堆叠起来，可以得到统一的测量向量、测量函数和噪声向量：

\[\mathbf{y} = \left[ \cdots, 0, \cdots, {}^{b_i}\breve{\mathbf{p}}_{b_j}^{T}, \cdots, {}^{b_j}\breve{\mathbf{p}}_{b_i}^{T}, \cdots \right]^{T}\] \[\mathbf{h} = \left[ \cdots, \mathbf{h}_{p,n}^{T}, \cdots, \mathbf{h}_{ao,ij}^{T}, \cdots, \mathbf{h}_{po,ij}^{T}, \cdots \right]^{T}\] \[\mathbf{v} = \left[ \cdots, \mathbf{n}_{p,n}^{T}, \cdots, \mathbf{n}_{p_j}^{T}, \mathbf{n}_{ao,ij}^{T}, \cdots, \mathbf{n}_{T_j}^{T}, \mathbf{n}_{po,ij}^{T}, \cdots \right]^{T}\]

因此整体测量模型可以统一写为：

\[\mathbf{y} = \mathbf{h}(\mathbf{x}_i,\mathbf{v}) \tag{14}\]

互观测的时间补偿：Temporal Compensation

上述 active/passive mutual observation model 默认所有状态和观测都在同一时刻成立。但多机系统中，不同 AAV 的系统时间并不同步，网络传输也会引入延迟。因此，在真正进入 ESIKF update 之前，需要利用 IV-A 中估计得到的 pairwise temporal offset ${}^{i}\tau_j$ 对互观测进行时间补偿。

主动观测补偿

主动观测 ${}^{b_i}\breve{\mathbf{p}}{b_j}$ 是 AAV $i$ 在自己的 scan end time $t{i,k}$ 观测到 AAV $j$ 的结果。

但是，AAV $j$ 发送的位置估计 ${}^{G_j}\breve{\mathbf{p}}{b_j}$ 对应的是 AAV $j$ 自己系统时间 $t{j,k}$ 下的状态。因此，需要将 AAV $j$ 的位置补偿到 AAV $i$ 的系统时间 $t_{i,k}$。

时间差为：

\[\Delta t_{j\rightarrow i} = t_{i,k} - t_{j,k} + {}^{i}\tau_{j}\]

利用 constant velocity model：

\[{}^{G_j}\breve{\mathbf{p}}_{b_j}^{comp} = {}^{G_j}\breve{\mathbf{p}}_{b_j} + {}^{G_j}\breve{\mathbf{v}}_{b_j} \left( t_{i,k} - t_{j,k} + {}^{i}\tau_{j} \right) \tag{15}\]

将补偿后的位置代入主动互观测模型，得到：

\[{}^{b_i}\breve{\mathbf{p}}_{b_j} = \left( {}^{G_i}\mathbf{T}_{b_i}^{-1} {}^{G_i}\mathbf{T}_{G_j} \right) \circ \left[ {}^{G_j}\breve{\mathbf{p}}_{b_j} + {}^{G_j}\breve{\mathbf{v}}_{b_j} \left( t_{i,k} - t_{j,k} + {}^{i}\tau_j \right) + \mathbf{n}_{p_j} \right] + \mathbf{n}_{ao,ij} \tag{16}\]

被动观测补偿

被动观测 ${}^{b_j}\breve{\mathbf{p}}{b_i}$ 是 AAV $j$ 在自己的系统时间 $t{j,k}$ 观测 AAV $i$ 得到的结果。

因此，AAV $i$ 需要将自己的位置从当前系统时间 $t_{i,k}$ 补偿到 AAV $j$ 的观测时间 $t_{j,k}$。时间差为：

\[\Delta t_{i\rightarrow j} = t_{j,k} - t_{i,k} - {}^{i}\tau_j\]

利用 constant velocity model：

\[{}^{G_i}\mathbf{p}_{b_i}^{comp} = {}^{G_i}\mathbf{p}_{b_i} + {}^{G_i}\mathbf{v}_{b_i} \left( t_{j,k} - t_{i,k} - {}^{i}\tau_j \right) \tag{17}\]

将补偿后的位置代入被动互观测模型，得到：

\[{}^{b_j}\breve{\mathbf{p}}_{b_i} = \left[ \left( {}^{G_j}\breve{\mathbf{T}}_{b_j} \boxplus \mathbf{n}_{T_j} \right)^{-1} {}^{G_i}\mathbf{T}_{G_j}^{-1} \right] \circ \left[ {}^{G_i}\mathbf{p}_{b_i} + {}^{G_i}\mathbf{v}_{b_i} \left( t_{j,k} - t_{i,k} - {}^{i}\tau_j \right) \right] + \mathbf{n}_{po,ij} \tag{18}\]

经过时间补偿后，LiDAR 点云、主动互观测、被动互观测都可以统一放入测量模型：

\[\mathbf{y} = \mathbf{h}(\mathbf{x},\mathbf{v})\]

ESIKF 预测步与更新步：雅可比矩阵与 MAP 估计构造

测量线性化：从非线性测量到误差状态残差

ESIKF 更新的核心是：不直接对完整状态 $\mathbf{x}$ 做欧氏加法更新，而是在当前迭代点附近求解误差状态修正量。

设第 $\kappa$ 次迭代的当前名义状态为：

\[\tilde{\mathbf{x}}^{\kappa}\]

真实状态可以写成：

\[\mathbf{x} = \tilde{\mathbf{x}}^{\kappa} \boxplus \delta \mathbf{x}^{\kappa}\]

其中：

\[\delta \mathbf{x}^{\kappa} = \mathbf{x} \boxminus \tilde{\mathbf{x}}^{\kappa}\]

是当前迭代点附近的误差状态。

对测量模型进行一阶泰勒展开：

\[\mathbf{y} = \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa} \boxplus \delta \mathbf{x}^{\kappa}, \mathbf{v} \right)\] \[\mathbf{y} \approx \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa}, 0 \right) + \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} + \mathbf{D}^{\kappa} \mathbf{v}\]

定义当前迭代点处的测量残差：

\[\mathbf{r}^{\kappa} = \mathbf{y} - \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa}, 0 \right)\]

则有：

\[\mathbf{r}^{\kappa} \approx \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} + \mathbf{D}^{\kappa} \mathbf{v}\]

其中：

\[\mathbf{H}^{\kappa} = \left. \frac{\partial \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa} \boxplus \delta \mathbf{x}^{\kappa}, 0 \right)} {\partial \delta \mathbf{x}^{\kappa}} \right|_{\delta \mathbf{x}^{\kappa}=0}\] \[\mathbf{D}^{\kappa} = \left. \frac{\partial \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa}, \mathbf{v} \right)} {\partial \mathbf{v}} \right|_{\mathbf{v}=0}\]

如果原始测量噪声协方差为：

\[\mathbf{R}_{v} = \mathrm{Cov}(\mathbf{v})\]

则等效测量噪声协方差为：

\[\mathbf{R}^{\kappa} = \mathbf{D}^{\kappa} \mathbf{R}_{v} (\mathbf{D}^{\kappa})^{T}\]

因此，更新步中的线性化测量模型可以写成：

\[\mathbf{r}^{\kappa} = \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} + \bar{\mathbf{v}}^{\kappa}, \qquad \bar{\mathbf{v}}^{\kappa} \sim \mathcal{N}(0,\mathbf{R}^{\kappa})\]

4. 先验项：Prediction Prior 在当前迭代坐标系下的表示

IMU prediction 给出了预测名义状态和预测协方差：

\[\hat{\mathbf{x}}, \qquad \hat{\mathbf{P}}\]

这表示真实状态在预测状态附近满足：

\[\mathbf{x} \sim \mathcal{N} \left( \hat{\mathbf{x}}, \hat{\mathbf{P}} \right)\]

但在第 $\kappa$ 次迭代中，误差状态是定义在当前迭代点 $\tilde{\mathbf{x}}^{\kappa}$ 附近的：

\[\delta \mathbf{x}^{\kappa} = \mathbf{x} \boxminus \tilde{\mathbf{x}}^{\kappa}\]

因此，需要将 prediction prior 表达到当前迭代点的误差坐标系下：

\[\delta \mathbf{x}^{\kappa} \sim \mathcal{N} \left( \delta \mathbf{x}_{0}^{\kappa}, \mathbf{P}^{\kappa} \right)\]

其中，先验均值可以理解为预测状态相对于当前迭代状态的误差：

\[\delta \mathbf{x}_{0}^{\kappa} = \hat{\mathbf{x}} \boxminus \tilde{\mathbf{x}}^{\kappa}\]

对应的协方差为：

\[\mathbf{P}^{\kappa}\]

严格来说，在 manifold 上，$\mathbf{P}^{\kappa}$ 需要通过切空间变换 Jacobian 从 $\hat{\mathbf{P}}$ 投影到当前迭代点 $\tilde{\mathbf{x}}^{\kappa}$ 的切空间。为了突出主线，可以将其理解为 prediction covariance 在当前误差坐标系下的表示。

第一轮迭代时：

\[\tilde{\mathbf{x}}^{0} = \hat{\mathbf{x}}\]

因此：

\[\delta \mathbf{x}_{0}^{0} = \hat{\mathbf{x}} \boxminus \tilde{\mathbf{x}}^{0} = \mathbf{0}\] \[\mathbf{P}^{0} = \hat{\mathbf{P}}\]

5. 基于 MAP 的目标函数构造

此时有两类信息：

第一，prediction prior：

\[\delta \mathbf{x}^{\kappa} \sim \mathcal{N} \left( \delta \mathbf{x}_{0}^{\kappa}, \mathbf{P}^{\kappa} \right)\]

第二，线性化后的 measurement model：

\[\mathbf{r}^{\kappa} = \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} + \bar{\mathbf{v}}^{\kappa}, \qquad \bar{\mathbf{v}}^{\kappa} \sim \mathcal{N}(0,\mathbf{R}^{\kappa})\]

因此，最大后验估计可以写成最小化先验残差和测量残差的加权二次型：

\[\widehat{\delta \mathbf{x}}^{\kappa} = \arg\min_{\delta \mathbf{x}^{\kappa}} C(\delta \mathbf{x}^{\kappa})\]

其中：

\[C(\delta \mathbf{x}^{\kappa}) = \left\| \delta \mathbf{x}^{\kappa} - \delta \mathbf{x}_{0}^{\kappa} \right\|_{\mathbf{P}^{\kappa}}^{2} + \left\| \mathbf{r}^{\kappa} - \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} \right\|_{\mathbf{R}^{\kappa}}^{2}\]

展开为：

\[\begin{aligned} C(\delta \mathbf{x}^{\kappa}) =& \left( \delta \mathbf{x}^{\kappa} - \delta \mathbf{x}_{0}^{\kappa} \right)^{T} (\mathbf{P}^{\kappa})^{-1} \left( \delta \mathbf{x}^{\kappa} - \delta \mathbf{x}_{0}^{\kappa} \right) \\ &+ \left( \mathbf{r}^{\kappa} - \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} \right)^{T} (\mathbf{R}^{\kappa})^{-1} \left( \mathbf{r}^{\kappa} - \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} \right) \end{aligned}\]

其中：

\[\|\mathbf{a}\|_{\mathbf{A}}^{2} = \mathbf{a}^{T} \mathbf{A}^{-1} \mathbf{a}\]

这个目标函数的含义是：

第一项是先验残差，表示当前误差状态不能偏离 prediction prior 太远；
第二项是测量残差，表示修正后的状态应该尽量解释 LiDAR 点云、主动互观测和被动互观测；
两项的权重由协方差决定，协方差越小，对应信息越可信。

ESIKF 更新步：二次型优化与卡尔曼增益等价性证明

6. 二次型求导：求解误差状态修正量

对目标函数关于 $\delta \mathbf{x}^{\kappa}$ 求导：

\[\frac{\partial C} {\partial \delta \mathbf{x}^{\kappa}} = 2 (\mathbf{P}^{\kappa})^{-1} \left( \delta \mathbf{x}^{\kappa} - \delta \mathbf{x}_{0}^{\kappa} \right) - 2 (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \left( \mathbf{r}^{\kappa} - \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} \right)\]

令其为零：

\[\frac{\partial C} {\partial \delta \mathbf{x}^{\kappa}} = 0\]

得到：

\[(\mathbf{P}^{\kappa})^{-1} \left( \delta \mathbf{x}^{\kappa} - \delta \mathbf{x}_{0}^{\kappa} \right) - (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \left( \mathbf{r}^{\kappa} - \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} \right) = 0\]

展开整理：

\[(\mathbf{P}^{\kappa})^{-1} \delta \mathbf{x}^{\kappa} - (\mathbf{P}^{\kappa})^{-1} \delta \mathbf{x}_{0}^{\kappa} - (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{r}^{\kappa} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} = 0\]

将含有 $\delta \mathbf{x}^{\kappa}$ 的项放到左侧，其余项放到右侧：

\[\left[ (\mathbf{P}^{\kappa})^{-1} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{H}^{\kappa} \right] \delta \mathbf{x}^{\kappa} = (\mathbf{P}^{\kappa})^{-1} \delta \mathbf{x}_{0}^{\kappa} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{r}^{\kappa}\]

因此，当前迭代点处的最优误差状态修正量为：

\[\widehat{\delta \mathbf{x}}^{\kappa} = \left[ (\mathbf{P}^{\kappa})^{-1} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{H}^{\kappa} \right]^{-1} \left[ (\mathbf{P}^{\kappa})^{-1} \delta \mathbf{x}_{0}^{\kappa} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{r}^{\kappa} \right]\]

这就是从 MAP 二次型优化角度得到的误差状态更新量。它也可以理解为当前迭代点附近的高斯-牛顿更新解。

7. 与经典 Kalman Gain 形式的等价性

上式看起来不像经典 Kalman update，但通过矩阵求逆引理可以写成 Kalman gain 的形式。

定义 Kalman gain：

\[\mathbf{K}^{\kappa} = \mathbf{P}^{\kappa} (\mathbf{H}^{\kappa})^{T} \left( \mathbf{H}^{\kappa} \mathbf{P}^{\kappa} (\mathbf{H}^{\kappa})^{T} + \mathbf{R}^{\kappa} \right)^{-1}\]

根据矩阵求逆引理，有：

\[\left[ (\mathbf{P}^{\kappa})^{-1} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{H}^{\kappa} \right]^{-1} (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} = \mathbf{K}^{\kappa}\]

同时有：

\[\left[ (\mathbf{P}^{\kappa})^{-1} + (\mathbf{H}^{\kappa})^{T} (\mathbf{R}^{\kappa})^{-1} \mathbf{H}^{\kappa} \right]^{-1} (\mathbf{P}^{\kappa})^{-1} = \mathbf{I} - \mathbf{K}^{\kappa} \mathbf{H}^{\kappa}\]

因此，MAP 解可以等价写成：

\[\widehat{\delta \mathbf{x}}^{\kappa} = \left( \mathbf{I} - \mathbf{K}^{\kappa} \mathbf{H}^{\kappa} \right) \delta \mathbf{x}_{0}^{\kappa} + \mathbf{K}^{\kappa} \mathbf{r}^{\kappa}\]

也可以写成：

\[\widehat{\delta \mathbf{x}}^{\kappa} = \delta \mathbf{x}_{0}^{\kappa} + \mathbf{K}^{\kappa} \left( \mathbf{r}^{\kappa} - \mathbf{H}^{\kappa} \delta \mathbf{x}_{0}^{\kappa} \right)\]

这说明，Kalman gain 并不是额外假设出来的公式，而是 MAP 二次型最小化的闭式解经过矩阵求逆引理整理后的等价表达。

特别地，第一轮迭代时：

\[\tilde{\mathbf{x}}^{0} = \hat{\mathbf{x}}\] \[\delta \mathbf{x}_{0}^{0} = \mathbf{0}\]

于是：

\[\widehat{\delta \mathbf{x}}^{0} = \mathbf{K}^{0} \mathbf{r}^{0}\]

这就是最常见的 Kalman update 形式：通过 Kalman gain 将测量残差映射成状态误差修正量。

8. 误差状态注入与迭代更新

求得误差状态修正量 $\widehat{\delta \mathbf{x}}^{\kappa}$ 后，并不是对完整状态做普通加法，而是通过 manifold 上的 $\boxplus$ 操作注入当前名义状态：

\[\tilde{\mathbf{x}}^{\kappa+1} = \tilde{\mathbf{x}}^{\kappa} \boxplus \widehat{\delta \mathbf{x}}^{\kappa}\]

对于旋转状态，例如 ego rotation：

\[{}^{G_i}\tilde{\mathbf{R}}_{b_i}^{\kappa+1} = {}^{G_i}\tilde{\mathbf{R}}_{b_i}^{\kappa} \mathrm{Exp} \left( \widehat{\delta \boldsymbol{\theta}}_{b_i}^{\kappa} \right)\]

对于位置状态：

\[{}^{G_i}\tilde{\mathbf{p}}_{b_i}^{\kappa+1} = {}^{G_i}\tilde{\mathbf{p}}_{b_i}^{\kappa} + \widehat{\delta \mathbf{p}}_{b_i}^{\kappa}\]

对于 global extrinsic rotation：

\[{}^{G_i}\tilde{\mathbf{R}}_{G_j}^{\kappa+1} = {}^{G_i}\tilde{\mathbf{R}}_{G_j}^{\kappa} \mathrm{Exp} \left( \widehat{\delta \boldsymbol{\theta}}_{G_j}^{\kappa} \right)\]

对于 global extrinsic translation：

\[{}^{G_i}\tilde{\mathbf{p}}_{G_j}^{\kappa+1} = {}^{G_i}\tilde{\mathbf{p}}_{G_j}^{\kappa} + \widehat{\delta \mathbf{p}}_{G_j}^{\kappa}\]

然后系统在新的迭代点 $\tilde{\mathbf{x}}^{\kappa+1}$ 处重新计算：

\[\mathbf{r}^{\kappa+1} = \mathbf{y} - \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa+1}, 0 \right)\] \[\mathbf{H}^{\kappa+1} = \left. \frac{\partial \mathbf{h} \left( \tilde{\mathbf{x}}^{\kappa+1} \boxplus \delta \mathbf{x}^{\kappa+1}, 0 \right)} {\partial \delta \mathbf{x}^{\kappa+1}} \right|_{\delta \mathbf{x}^{\kappa+1}=0}\]

继续进行下一轮 ESIKF 迭代，直到满足收敛条件，例如：

\[\left\| \widehat{\delta \mathbf{x}}^{\kappa} \right\| < \epsilon\]

收敛后，最终更新状态为：

\[\bar{\mathbf{x}}_{i,k} = \tilde{\mathbf{x}}^{\kappa+1}\]

对应协方差可以更新为：

\[\bar{\mathbf{P}}_{i,k} = \left( \mathbf{I} - \mathbf{K}^{\kappa} \mathbf{H}^{\kappa} \right) \mathbf{P}^{\kappa}\]

9. 更新步的整体理解

因此，Swarm-LIO2 的 ESIKF 更新步可以理解为以下流程：

\[\text{LiDAR / active / passive measurements} \Rightarrow \mathbf{y} = \mathbf{h}(\mathbf{x},\mathbf{v})\] \[\text{Temporal compensation} \Rightarrow \text{异步互观测被补偿到一致时间}\] \[\text{Linearization} \Rightarrow \mathbf{r}^{\kappa} \approx \mathbf{H}^{\kappa} \delta \mathbf{x}^{\kappa} + \bar{\mathbf{v}}^{\kappa}\] \[\text{MAP} \Rightarrow \widehat{\delta \mathbf{x}}^{\kappa} = \arg\min \left( \text{prior residual} + \text{measurement residual} \right)\] \[\text{Kalman gain} \Rightarrow \widehat{\delta \mathbf{x}}^{\kappa} = \left( \mathbf{I} - \mathbf{K}^{\kappa} \mathbf{H}^{\kappa} \right) \delta \mathbf{x}_{0}^{\kappa} + \mathbf{K}^{\kappa} \mathbf{r}^{\kappa}\] \[\text{Error injection} \Rightarrow \tilde{\mathbf{x}}^{\kappa+1} = \tilde{\mathbf{x}}^{\kappa} \boxplus \widehat{\delta \mathbf{x}}^{\kappa}\]

一句话总结：

ESIKF 更新步的本质是：先将 LiDAR 点云、主动互观测和被动互观测统一建模为非线性测量方程，再在当前名义状态附近线性化为关于误差状态的残差方程；随后将 prediction prior 和 measurement residual 组成 MAP 二次型优化问题，求解得到误差状态修正量，并通过 $\boxplus$ 将该修正量注入名义状态。由于该过程是迭代执行的，系统能够在复杂非线性测量下不断重新线性化，从而同时更新 ego state 和 global extrinsic。

状态更新

最后，利用迭代卡尔曼滤波器（ESIKF）反复计算增益并更新状态，直到收敛。此过程耦合了 IMU、点云和互观测，保证了在 LiDAR 退化场景下的厘米级精度。

3.4 Marginalization

当前帧只让“有观测约束的 teammate 外参”进入 ESIKF update；没有 active/passive mutual observation 的 teammate 外参被 marginalize out，并在该轮中保持不变，从而避免状态维度随 swarm size 膨胀。

3.5 Degeneration Evaluation：LiDAR 退化检测与模式切换

暂时不关注
